"Mabilis na pagbabago sa 5 minuto! Pag -alis ng panghuli na kahusayan ng sistema ng pagpoposisyon ng suede zero."

Prinsipyo ng System:
Ang sistema ng pagpoposisyon ng zero point ay kabilang sa mekanismo ng lock, na binuksan sa panahon ng bentilasyon at naka -lock sa labas ng hangin. Kapag ang hydraulic pressure o air pressure ay inilalapat sa zero na sistema ng pagpoposisyon, ang presyon ay i -compress ang tagsibol sa ibaba sa pamamagitan ng piston, at ang bakal na bola ay kumakalat sa magkabilang panig. Ang clamping ay nakasalalay sa panloob na malakas na tagsibol, at walang mapagkukunan ng hangin na kinakailangan sa normal na operasyon. Ang sistema ng mabilis na pagbabago ay binubuo ng iba't ibang uri ng mga module ng posisyon, ang paggamit ay hindi pareho, nagbabago ang katawan, nagbabago din ang kuko, nahahati sa posisyon, pagpoposisyon ng pin, orientation pin, pag -lock ng pin, ay kabilang sa klasikong "isang panig na dalawang pin" na pagpoposisyon.

Ang isa pang tampok ng sistema ng zero point ay ang dalawahang pag -andar nito: ang pagpoposisyon at pag -clamping ay isinasagawa nang sabay -sabay, na may katumpakan na mas mababa sa 5 μs. Ang maikling conical na pagpoposisyon ng pin ay ginagawang ganap na sarado ang contact surface at may pag-andar ng self-locking. Ang pagpoposisyon ng clamping ay nagbibigay -daan sa isang tiyak na paglihis ng radial at angular na paglihis, na may ilang mga pakinabang para sa awtomatiko o manu -manong paglo -load at pag -load.

Ang mga katangian ng zero na sistema ng pagpoposisyon

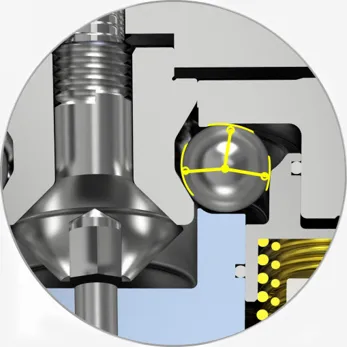

Mekanismo ng pag-lock ng self-locking
Ang three-sided ball clamping na pamamaraan ay hindi kailangang ikonekta ang mapagkukunan ng hangin kapag ginagamit, at ang istraktura ng mechanical spring wedge ay na-clamp, at kinakailangan lamang ang mapagkukunan ng hangin kapag binuksan ang pag-unlock.

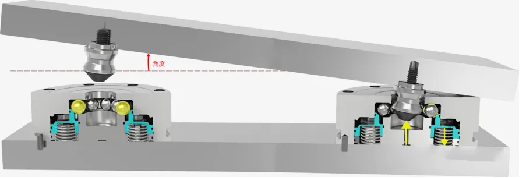

Mas mataas na hilig na anggulo ng paglo -load
When the fixture is replaced, because it can not be absolutely horizontal, the tray tilt requirements are relatively high, this locator can solve this problem, this locator compared to other brands on the market the tilt Angle of 1.2 degrees, the tilt Angle of this locator allows 30 degrees, the locator uses a ring ball design, special nail contor-free interference design, Therefore, there is no need to ensure absolute level when hoisting the workpiece, which binabawasan ang kahirapan ng operasyon at ang panganib ng pinsala sa zero posisyoner. Bukod dito, ang bawat tray ay naka -embed na may isang makapal na gabay sa pagpoposisyon ng gabay, na dapat magkaroon ng isang tiyak na paglaban sa epekto, na nagpapahintulot sa sira -sira na distansya ng kuko na ± 5mm, pagpapabuti ng kahusayan ng clamping. Ang oras ng pag -hoisting ng papag mula sa labas ng makina hanggang sa tray ng talahanayan ay nabawasan sa pinakamabilis na 5min (kabilang ang pag -disassembling at pagbubuklod at pagtakbo).

Angkop para sa awtomatikong inspeksyon at paglilinis
Upang matiyak ang katatagan ng tray at matugunan ang mga kinakailangan sa pagpoposisyon, ang zero posisyoner ay dapat magdagdag ng isang aparato ng pagtuklas ng clamping, ang layunin ng aparatong ito ay upang matiyak na ang zero na tagagawa ay maaaring ganap na makipag -ugnay sa pagpoposisyon sa ibabaw ng tray, at walang magiging hiwa ng bakal o iba pang mga labi sa gitna. Ang prinsipyo ng pagtatrabaho nito ay ipinapakita sa Figure (1). Ang air detection ay ilalabas (0.2MPa) presyon ng hangin sa labas ng butas. Itakda ang halaga ng rating ng sensor ng daloy. Kapag ang tray ay hindi flat kasama ang posisyon, tulad ng ipinapakita sa Figure 2, ang napansin na pagtakas ng gas ay makatakas sa labas kasama ang agwat, at ang daloy ng sensor ay matukoy ang pagkakaiba ng daloy, upang mapagtanto ang pagtuklas ng clamping. Ang butas ng pagtuklas ay mag -spray din ng 0.6MPa paglilinis ng presyon sa labas upang matiyak ang paglilinis ng stoma. Maramihang mga tagahanap ay maaaring makita nang sabay -sabay, sa gayon binabawasan ang mga gastos; 2. Kapag mayroong isang halaga ng daloy ng pagtagas sa maraming mga posisyon, hindi naaayon sa halaga ng preset na daloy, kaya mas ligtas; 3. Ang paraan ng pagtuklas ay mas direkta, ang tray ay hindi na -load, at ang walang -habas na clip ng proposioner ay maaaring makita.

Kaso sa Application
Ang modular system ay may mga propesyonal na pamantayang module para sa direktang pag -clamping ng mga workpieces pati na rin ang mga micro at maliit na bahagi, na nagpapahintulot sa pag -install, pagpoposisyon at pag -clamping ng mga indibidwal na aparato ng clamping, mga tray ng workpiece o mga workpieces na nilagyan ng pagpoposisyon ng mga pin sa makina sa panahon ng pagproseso.

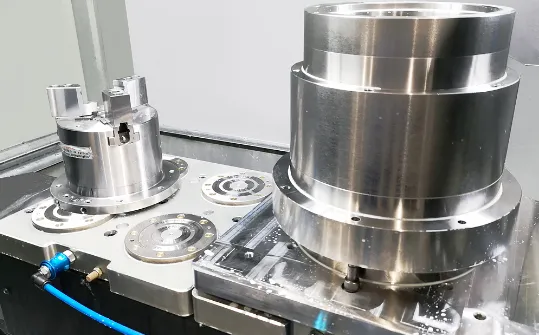

Mabilis na pagbabago ng tray Mag -set up ng iba't ibang aparato ng clamping

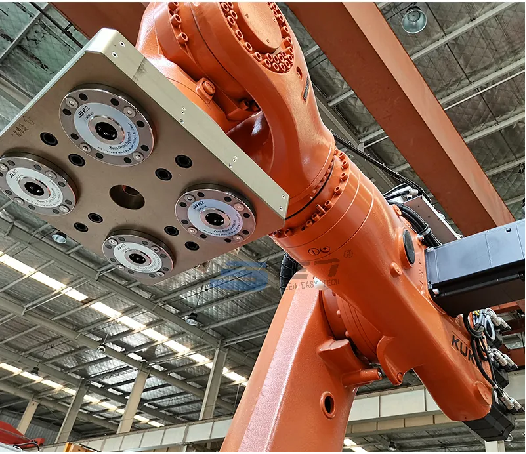

Ang umiikot na tulay na nilagyan ng set ng zero na sistema ng pagpoposisyon ay maaaring palitan ang gripper tray o indibidwal na workpiece kung kinakailangan.

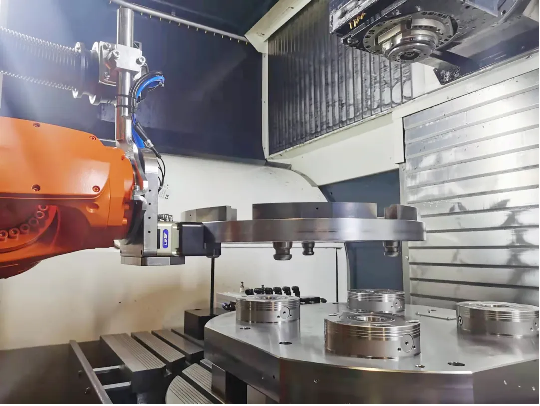

Ang sistema ng pagpoposisyon ng zero point ay ginagamit upang makamit ang katatagan ng machining sa awtomatikong pagpapakain ng makina.

Sa mga aplikasyon ng pagpupulong, ang set ng zero na pagpoposisyon ng tray ay ginagamit bilang isang sistema ng carrier, at ang tapered na pagpoposisyon ng pin ay pinipigilan ang tray mula sa jamming sa panahon ng kapalit.

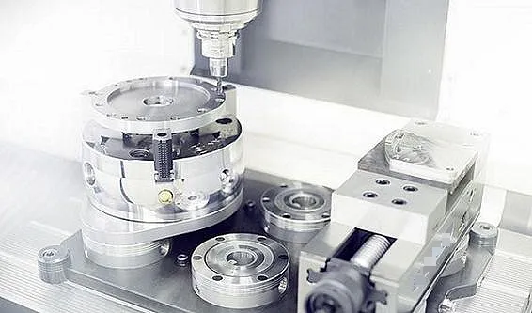

Sa isang espesyal na kapaligiran sa pagproseso, ang workpiece ay maaaring mai -clamp nang direkta sa pamamagitan ng pagtatakda ng butas ng proseso, o konektado sa workpiece sa pamamagitan ng tray, at limang panig ay maaaring maproseso sa isang pagkakataon, pag -alis ng mga kumplikadong tradisyonal na proseso.

Mayroon kaming isang komprehensibong portfolio ng mga produkto ng kabit at propesyonal na teknolohiya ng R&D, na may maraming mga taon na naipon na karanasan, malalim na paglilinang ng industriya sa loob ng mga dekada, ay maaaring magbigay upang matugunan ang iba't ibang mga pangangailangan ng mga solusyon sa pag -clamping ng automation, makakatulong sa mga tagagawa ng industriya ng automation na mabawasan ang mga gastos at dagdagan ang kahusayan, mapahusay ang pangunahing kompetisyon ng mga negosyo. Ang kritikal ay ang aming Zero Positioning System Solutions ay maaaring matugunan ang iba't ibang mga praktikal na sitwasyon ng aplikasyon, si Suyi de ay umaasa sa mataas na kalidad na teknolohiya ng produksiyon ng R&D at kahusayan ng mga kinakailangan sa teknikal, ay nagbigay ng maraming kilalang mga negosyo sa mundo na may mga teknikal na solusyon.
