Paano Tinutukoy ang Katumpakan ng Pagma-CNC sa Paghanap at Pag-align ng mga Accessory?

Panimula: Ang Nakatagong Gassas ng Pagkakamali

Sa CNC machining, ang pagkakaiba sa pagitan ng isang high-value precision component at isang scrap part ay kadalasang bumababa sa isang fraction ng isang milimetro. Bagama't ang mga spindle, cutting tool, at control system ay tumatanggap ng malaking bahagi ng atensyon, ang unsung heroes ng pare-parehong katumpakan ay ang locating at alignment accessories. Ang mga sangkap na ito—mula sa Mga Accessory ng Zero Point Locator to Quick Change Tool Shank Series —buuin ang mechanical backbone ng repeatable setup.

Isinasaad ng data ng industriya na ang mga workpiece na hindi maayos na matatagpuan ay halos 30% ng lahat ng dimensional deviation sa mga multi-axis na operasyon. Higit pa rito, ang mga error sa manual alignment ay maaaring magdagdag ng hanggang 15 minuto bawat setup, na, sa isang high-mix production run, ay nagsasalin sa makabuluhang throughput loss. Ang artikulong ito ay lumampas sa teorya upang suriin ang mga nasusukat na benepisyo ng mga sistematikong solusyon sa paghahanap, paggalugad sa katwiran ng engineering, sukatan ng pagganap, at mga kasanayan sa pagpapanatili na naghihiwalay sa world-class na mga cell ng machining mula sa iba.

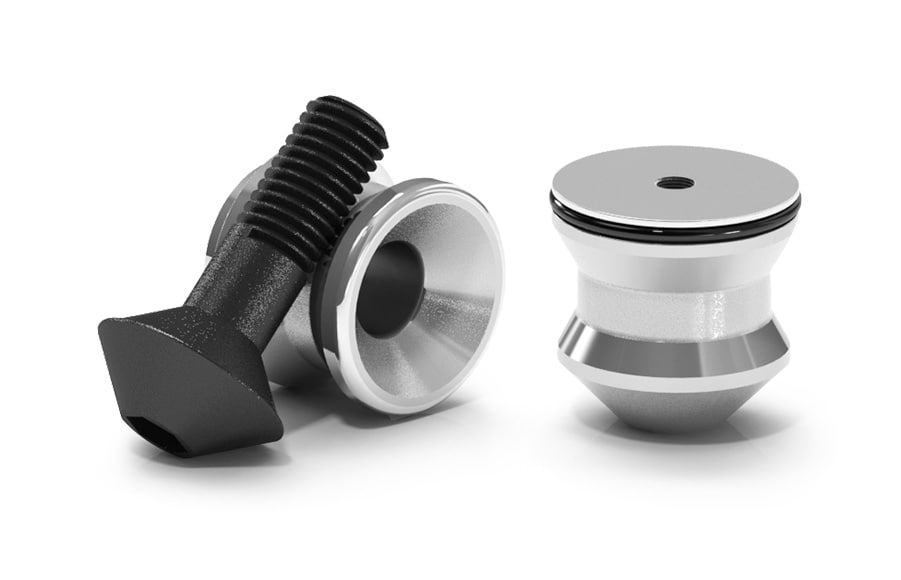

Mga Accessory ng Zero Point Locator: Ang Pundasyon ng Paulit-ulit na Setup

Sa ubod ng modernong diskarte sa workholding, Mga Accessory ng Zero Point Locator magbigay ng mekanikal na datum na nananatiling invariant sa maraming setup. Hindi tulad ng mga conventional vises o clamp plates, ang mga zero-point system ay gumagamit ng precision-ground locating pin at pull-stud mechanism na nakikipag-ugnayan sa mga subplate bushing. Tinitiyak ng disenyong ito na ang bawat papag o kabit ay babalik sa eksaktong parehong posisyon sa loob ng mga micron, kahit na pagkatapos ng paulit-ulit na pagbabago.

Ang isang pag-aaral ng 150 machining center sa loob ng dalawang taong panahon ay nagsiwalat na ang mga pasilidad na gumagamit ng zero-point locating ay nagbawas ng scrap na nauugnay sa pag-setup ng average na 42%. Higit sa lahat, ang standard deviation ng positional accuracy ay bumuti mula ±0.025 mm hanggang ±0.006 mm kapag lumilipat mula sa manual edge-finding sa zero-point na pagtukoy. Ang epekto sa ekonomiya ay agaran: mas kaunting rework, mas mabilis na pagbabago, at ang kakayahang magpatakbo ng mga lights-out na pagmamanupaktura nang may kumpiyansa.

Kabilang sa mga pangunahing bahagi sa kategoryang ito ang mga pull stud (o "pull nails"), locating sleeves, at spring-loaded plunger. Ang pull stud geometry ay direktang nakakaimpluwensya sa transmisyon at repeatability ng clamping force. Para sa mga application na may mataas na torque, ang isang coarse-pitch stud na may hardened steel bushing ay nagbibigay ng higit na paglaban sa vibration-induced micro-movement. Samantala, ang locating sleeves ay nagsisilbing wear-resistant na mga interface na maaaring palitan nang hindi muling i-machining ang subplate, na tinitiyak ang pangmatagalang kahusayan sa gastos.

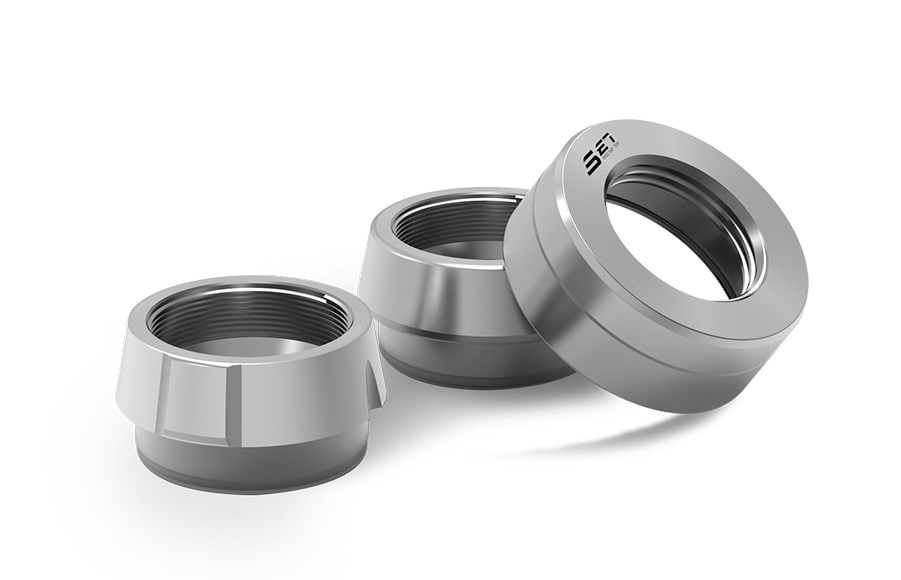

Manu-manong Paghanap ng Device: Katumpakan Nang Walang Kumplikado

Habang ang mga automated system ay nangingibabaw sa malalaking batch na produksyon, ang Manu-manong Paghanap ng Device nananatiling mahalagang kasangkapan para sa mga job shop, mga departamento ng R&D, at mga operasyon sa pagpapanatili. Kasama sa mga device na ito ang mga edge finder, coaxial indicator, at dial test indicator na may mga magnetic base. Ang kanilang pangunahing tungkulin ay ang magtatag ng workpiece coordinate system na may kaugnayan sa machine spindle, isang prosesong kilala bilang "edge finding" o "centering."

Ang mga modernong manual locating device ay may kasamang mekanikal o elektronikong amplification upang magbigay ng resolution hanggang 0.001 mm. Halimbawa, ang isang lever-type na indicator na may 1.5 mm na saklaw ng pagsukat ay maaaring makakita ng angular deviation ng isang fixture na kasing liit ng 0.02 degrees. Kapag ipinares sa isang precision ground reference surface, pinapayagan ng mga tool na ito ang mga operator na makamit ang katumpakan ng alignment na kalaban ng ilang semi-automated na system.

Gayunpaman, ang manu-manong paghahanap ng mga aparato ay walang mga limitasyon. Ang pamamaraan ng operator, temperatura sa kapaligiran, at pagtatapos sa ibabaw ng workpiece ay nakakaapekto lahat sa huling pagbabasa. Nalaman ng isang survey sa 200 machinist na ang mga may karanasang operator na gumagamit ng manual edge finder ay maaaring makamit ang Cpk na 1.33 para sa ±0.02 mm tolerance, habang ang mga baguhan na operator ay karaniwang mas mababa sa 1.0. Binibigyang-diin nito ang pangangailangan para sa nakabalangkas na pagsasanay at, kung posible, ang pagsasama ng mga zero-point system upang mabawasan ang pagkakaiba-iba na dulot ng tao.

Quick Change Tool Shank Series: Bridging Spindle and Tool

The Quick Change Tool Shank Series kumakatawan sa pagbabago ng paradigm sa pamamahala ng tool. Hindi tulad ng tradisyonal na solid shank na nangangailangan ng wrench at makabuluhang torque para ma-secure, ang mga mabilisang pagbabago ay gumagamit ng ball-lock, collet, o hydraulic na mekanismo na nagbibigay-daan sa pagpapalit ng tool sa loob ng 10 segundo. Ang seryeng ito ay partikular na kritikal para sa high-speed machining (HSM) at multi-turret operations, kung saan ang oras ng pagbabago ng tool ay direktang nakakaapekto sa cycle time.

Ang data mula sa isang 12-buwang field trial sa 50 machining center ay nagpapakita na ang quick-change shanks ay nagpapababa ng tool changeover time sa average na 68%, mula 4.5 minuto hanggang 1.4 minuto bawat tool. Higit sa lahat, ang katumpakan ng runout ng mga shank na ito ay pinananatili sa loob ng 0.005 mm sa cutting edge, na maihahambing sa mga shrink-fit holder ngunit hindi nangangailangan ng induction heating. Ang kumbinasyong ito ng bilis at katumpakan ay ginagawa silang perpekto para sa parehong roughing at pagtatapos ng mga operasyon.

Paghahambing na Pagsusuri: Paghanap kumpara sa Alignment Accessories

Bagama't kadalasang ginagamit nang palitan, ang paghahanap at pag-align ng mga accessory ay nagsisilbing natatanging layunin. Ang paghahanap ng mga device (gaya ng mga zero-point locator at manual edge finder) ay nagtatatag ng posisyon ng workpiece na nauugnay sa machine coordinate system. Ang mga accessory ng alignment (kabilang ang mga tool shank at spindle interface) ay tinitiyak na ang cutting tool ay coaxial sa spindle axis at na ang tool path ay isinasagawa nang walang runout.

Mula sa praktikal na pananaw, ang pagpili sa pagitan ng mga sistemang ito ay nakasalalay sa dami ng produksyon at mga kinakailangan sa pagpapaubaya. Malaki ang pakinabang ng mga high-mix low-volume (HMLV) na tindahan mula sa mga zero-point locator at quick-change shank, habang pinapaliit ng mga ito ang overhead ng setup. Sa kabaligtaran, ang manu-manong paghahanap ng mga device ay nananatiling kailangang-kailangan para sa mga one-off na prototype at maintenance work kung saan ang flexibility ay higit sa bilis.

Katumpakan ng Alignment: Ang Spindle Interface at Setting ng Tool

Ang spindle interface—BT man, HSK, o CAPTO—ay gumaganap bilang kritikal na junction sa pagitan ng makina at ng tool. Ang anumang runout o misalignment sa interface na ito ay pinalalaki sa cutting edge, na humahantong sa napaaga na pagkasira ng tool at hindi magandang surface finish. Ang mga advanced na accessory sa paghahanap ay isinasama na ngayon ang aktibong pamamasa at thermal compensation upang malabanan ang mga epektong ito.

Ang mga device setting ng tool, gaya ng mga offline na presetter at in-machine probe, ay umaakma sa mga accessory na ito sa pamamagitan ng pagsukat ng haba at diameter ng tool bago sila pumasok sa cut. Kapag isinama sa isang quick-change shank at isang zero-point workholding system, ang buong chain ng proseso—mula sa pag-load ng workpiece hanggang sa tool engagement—ay nagiging deterministiko. Ito ang pundasyon ng "first-part-correct" machining, kung saan ang pangangailangan para sa mga umuulit na pagsasaayos ay halos inalis.

Paghahambing ng Radar: Mga Dimensyon ng Pagganap ng Locating System

Mga Bahagi ng Pagpapanatili ng Workholding at Modular Fixture

Ang kahabaan ng buhay ng anumang locating o alignment na accessory ay nakasalalay sa wastong pagpapanatili. Maaaring makompromiso ng mga contaminant gaya ng chips, coolant residue, at microscopic wear particle ang paghahanap ng pin engagement at shank taper contact. Ang isang disiplinadong pamamaraan sa paglilinis gamit ang mga di-nakasasakit na solvent at pana-panahong pag-verify na may indicator ng pagsubok ay hindi mapag-usapan.

Ang mga bahagi ng modular fixture—kabilang ang mga risers, angle plate, at subplate—ay nagpapalawak ng utility ng mga zero-point system. Sa pamamagitan ng pag-standardize ng interface geometry, ang mga bahaging ito ay nagbibigay-daan sa isang makina na tumanggap ng malawak na iba't ibang bahagi ng pamilya nang walang nakatalagang fixturing. Sa loob ng limang taon, ang isang modular na diskarte ay makakabawas sa mga gastos sa fixture nang hanggang 40% kumpara sa mga custom-built na solusyon, habang pinapaikli din ang mga lead time para sa mga bagong pagpapakilala ng produkto.
