Maaari bang Direktang I-install ang Zero-Point Base Plate sa Mga Umiiral na T-Slot Machine Tables?

Panimula

Sa modernong pag-upgrade ng kagamitan sa pagmamanupaktura, ang mga superbisor ng pabrika at mga inhinyero ng proseso ay madalas na nagtatanong tungkol sa isang praktikal na solusyon sa pag-retrofitting: kung ang isang zero-point base plate at quick-change fixture system ay maaaring i-mount sa karaniwang T-slot machine tables .
Maraming production workshop ang naglalayon na i-upgrade ang clamping efficiency nang hindi bumibili ng mga bagong machine tool, na napagtatanto ang mura at mabilis na pagbabago ng workpiece. Ang malinaw na konklusyon ay ang naturang pag-retrofitting ay teknikal na magagawa . Gayunpaman, hindi masisiguro ng simpleng bolt-only fixation ang pangmatagalang katatagan. Ang buong pag-upgrade ay nangangailangan ng standardized precision operation at iniiwasan ang mga karaniwang pitfalls sa construction.

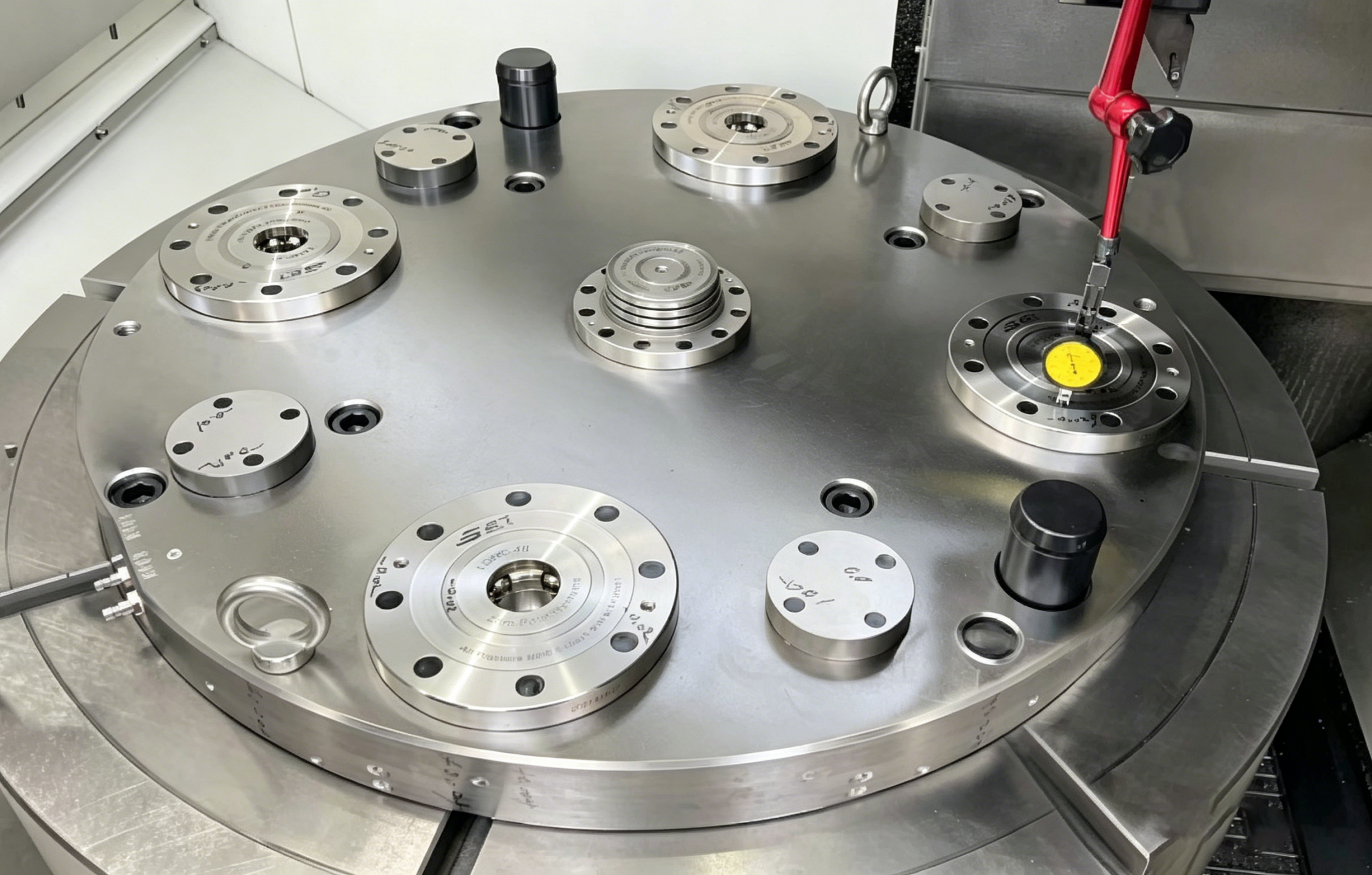

Zero point base plate for T-slot table

1. Feasibility at Precision Adaptation ng T-Slot Table Zero-Point Retrofitting

Ang orihinal na factory T-slot worktable ay isang unibersal na load-bearing structure, na maaaring nilagyan ng zero-point positioning base plates. Upang mapanatili ang pangmatagalang katatagan ng pagproseso, ang base plate at ang worktable ay dapat bumuo ng isang pinagsamang matibay na istraktura.
Kung naayos lamang ng T-bolts, ang kagamitan ay maaaring gumana nang normal sa maikling panahon. Ngunit sa ilalim ng patuloy na puwersa ng pagputol at panginginig ng boses sa mass production, ang base plate ay madaling kapitan ng micro displacement, na nagreresulta sa unti-unting pagpapahina ng katumpakan ng paulit-ulit na pagpoposisyon.
Kasama sa isang standardized at maaasahang proseso ng pag-upgrade ng zero-point base plate ang tatlong pangunahing hakbang:

1.1 Pre-Fixation at Stable na Suporta

Gamitin ang orihinal na machine tool na mga T-slot at katugmang T-bolts upang makumpleto ang paunang pagpoposisyon at pag-lock ng zero-point na base plate. Ang mga de-kalidad na base plate ay nagpapatibay P20H haluang metal na bakal , na nagtatampok ng mahusay na corrosion resistance at structural stability, na umaangkop sa mga pangmatagalang wet processing environment na may cutting fluid immersion.

1.2 Taper Pin Positioning (Core Procedure)

Ang mga T-bolts ay nagbibigay lamang ng vertical clamping force at hindi kayang labanan ang lateral impact force at cutting torque na nabuo sa panahon ng machining. Pagkatapos ng tumpak na pagkakalibrate ng posisyon ng base plate, dalawang φ16 taper pin ang naka-install para sa dual positioning. Ang istrukturang ito ay mahigpit na nakakandado sa relatibong posisyon sa pagitan ng base plate at ng worktable, na epektibong inaalis ang mga panganib sa displacement sa pangmatagalang operasyon.

1.3 Buong Precision Calibration at Pagtanggap

Pagkatapos ng pag-install at pag-aayos, magsagawa ng komprehensibong pagtuklas ng katumpakan at pagwawasto. Sinasaklaw ng inspeksyon ang base plate flatness at coaxiality sa pagitan ng base plate reference at ng machine spindle. Ayon sa mga pagtutukoy sa pagtanggap ng pamantayang pang-industriya, ang runout ng eroplano pagkatapos ng pag-lock ng papag ay kinokontrol sa loob 0.02mm , nakakatugon sa mga kinakailangan sa katumpakan ng karamihan sa mga senaryo sa pagproseso ng makina.

2. Standard Configuration Solution para sa T-Slot Table Zero-Point Upgrade

Batay sa maraming on-site na karanasan sa pag-retrofitting, ang mature na zero-point quick-change system configuration para sa T-slot worktables ay ibinubuod bilang mga sumusunod, na angkop para sa karamihan ng mga vertical lathe at machining center:
  • Zero-Point Positioner Layout : Nilagyan ng 4–7 set ng mga positioning unit ayon sa laki ng base plate, na gumagamit ng matatag na layout ng 1 center unit 3–6 peripheral unit upang balansehin ang pamamahagi ng stress.
  • Pinili ng Unit na Katugma sa Pag-load : Pumili ng mga yunit ng pagpoposisyon na may kaukulang puwersa ng pag-clamping batay sa bigat ng workpiece at pag-cut load. Ang high-load at hard material processing scenario ay itinutugma sa heavy-duty na zero-point unit para mapahusay ang pangkalahatang higpit.
  • Mga Pre-Guide Pin : Nilagyan ng mga magaspang na istruktura ng gabay upang tulungan ang mabilis na paglapag at pagpoposisyon ng papag, binabawasan ang kahirapan sa manual na operasyon at pagpapabuti ng kahusayan sa pagbabago.
  • Pinagsamang Pneumatic Circuit : Binuo ang base plate na may mga quick-insert air port para suportahan ang zero-point unit unlocking, seating detection at status feedback.
  • Kumpletuhin ang Mga Bahagi ng Proteksyon : Na-configure na may mga pang-ilalim na proteksiyon na takip na plato upang harangan ang mga scrap ng bakal, pagputol ng likido at mga kontaminant mula sa pagsalakay sa ibabaw ng contact sa pagpoposisyon, na nagpapahaba sa buhay ng serbisyo ng sistema ng pagpoposisyon.

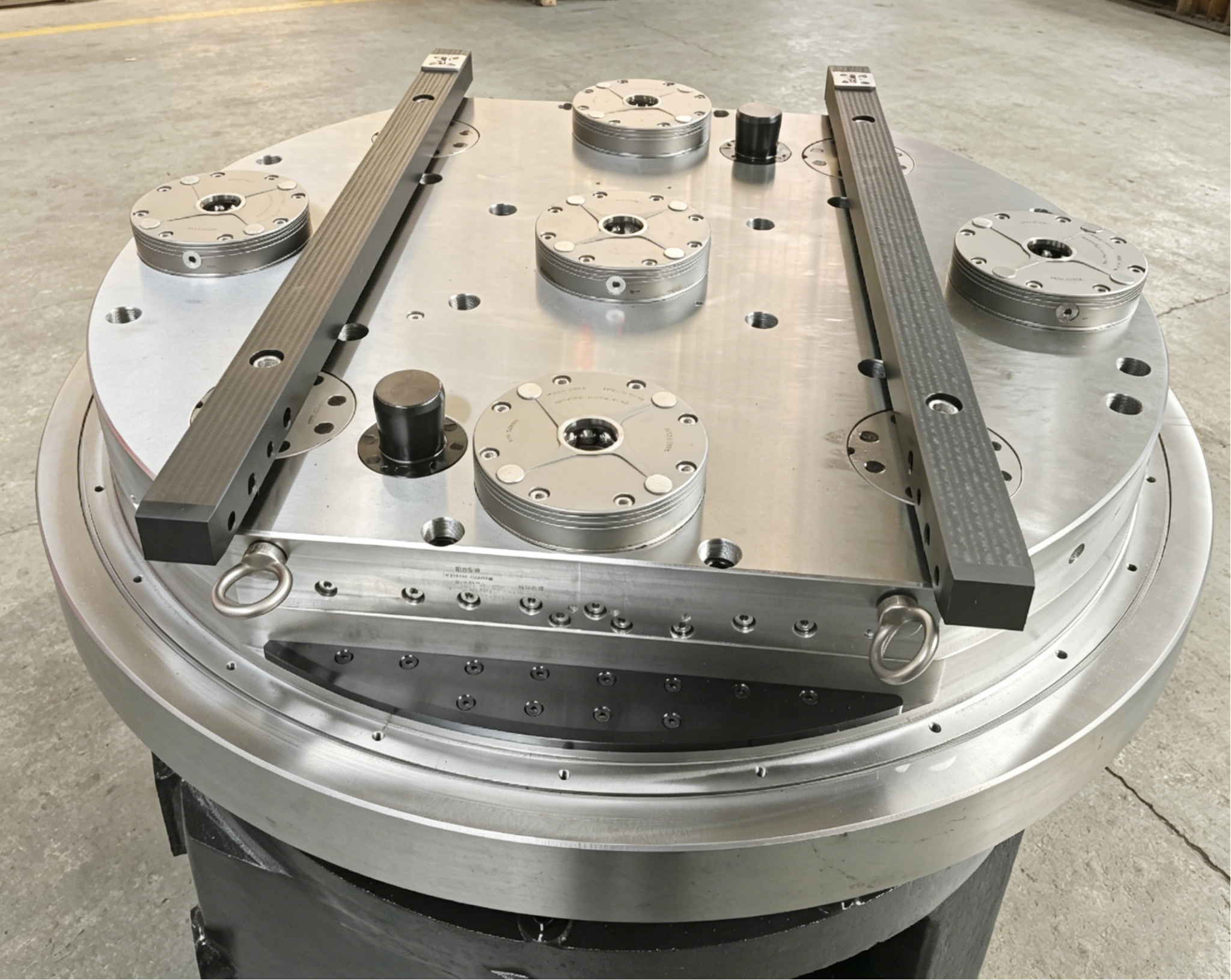

Zero point base plate for T-slot table

3. Tatlong Kritikal na Pitfalls na Dapat Iwasan sa Zero-Point Retrofitting

Karamihan sa mga hindi matatag na problema sa pagpapatakbo ng binagong mga zero-point system ay nagmumula sa hindi karaniwang konstruksyon at hindi makatwirang pagsasaayos. Ang tatlong pinakakaraniwang nakatagong panganib ay pinagsunod-sunod para sa sanggunian:

3.1 Hindi Wastong Pagpili ng Materyal na Base Plate

Ang pangmatagalang paglulubog sa cutting fluid ay magdudulot ng oksihenasyon at kaagnasan ng mga ordinaryong steel plate, na magreresulta sa mga pitted surface at flatness deviation. Para sa napapanatiling wet processing na mga kondisyon sa pagtatrabaho, P20H o mas mataas na grado na mga base plate ng haluang metal ay inirerekomenda upang matiyak ang matatag na katumpakan ng ibabaw at pagganap ng anti-corrosion.

3.2 Bolt-Only Fixation Nang Walang Positioning Pins

Hindi ma-offset ng solong bolt locking ang lateral cutting force at torque. Sa pangmatagalang produksyon ng batch, maiipon ang banayad na paglilipat ng base plate, na humahantong sa pagbawas ng katumpakan ng pag-uulit ng pagpoposisyon at paminsan-minsang paglihis ng dimensyon ng workpiece. Ang pagtutugma ng taper pin positioning ay ang pinaka-cost-effective at maaasahang solusyon.

3.3 Hindi Plano na Pneumatic Circuit Layout

Ang mga pneumatic zero-point system ay umaasa sa stable air supply para makumpleto ang pag-unlock at pag-detect ng signal. Sa maagang yugto ng pag-retrofitting, kinakailangan ang isang makatwirang pneumatic na layout. Para sa mga umiikot na kagamitan tulad ng vertical lathes, ang pagsuporta sa mga rotary distributor ay mahalaga upang matiyak ang tuluy-tuloy at matatag na supply ng hangin at magreserba ng espasyo para sa kasunod na matalinong pag-upgrade.

4. On-Site Retrofitting Case at Data ng Pagpapabuti ng Kahusayan

Nakumpleto ng isang manufacturing enterprise sa Ningbo ang zero-point system na pag-upgrade para sa vertical lathe nito na may orihinal na T-slot worktable. Ang proyekto ay nagpatibay ng isang φ1000 na detalye na zero-point base plate, na itinugma sa mga karaniwang pallet at tension pin upang makabuo ng kumpletong mabilisang pagbabago na sistema ng fixture.
Pagkatapos ng matatag na operasyon at pagsubok, nakamit ng proyekto ang mga kilalang epekto sa pag-optimize:
  • Oras ng Pagbabago ng Fixture : Binawasan mula sa tradisyonal na 15–20 minutong manual clamping hanggang sa loob ng 30 segundo para sa mabilis na pagbabago ng zero-point.
  • Katumpakan ng Pagpoposisyon : Ang katumpakan ng paulit-ulit na pagpoposisyon ng sistema ng mother-disk ay matatag na kinokontrol sa loob 0.01mm .
  • Mabigat na Tungkulin sa Pagproseso ng Kapasidad : Sinusuportahan ang high-hardness workpiece cutting ng HRC58-64, na may iisang cutting depth hanggang 2mm, na nagpapanatili ng stable na processing rigidity.
  • Matalinong Pagpapalawak : Nilagyan ng awtomatikong air blowing cleaning at seating detection functions, compatible sa automatic loading at unloading production lines para sa kasunod na intelligent na pag-upgrade.

5. Konklusyon

Ang mga kasalukuyang karaniwang T-slot machine worktable ay sumusuporta sa zero-point base plate installation at quick-change system retrofitting. Ito ay isang napakapraktikal na pamamaraan sa pag-upgrade ng kagamitan upang i-activate ang lumang kapasidad ng tool ng makina at pagbutihin ang kahusayan sa produksyon na may mababang pamumuhunan.
Upang matiyak ang pangmatagalang matatag na operasyon ng binagong sistema, tatlong pangunahing pamantayan ang dapat ipatupad: magpatibay ng mga anti-corrosion alloy na base plate na angkop para sa mga kapaligiran sa pagproseso ng industriya, mag-install ng mga taper pin upang maiwasan ang pag-alis ng base plate, at kumpletuhin nang maaga ang pneumatic circuit planning para sa intelligent expansion.
Ang pag-upgrade ng kagamitan ay hindi nangangailangan ng madalas na pagpapalit ng mga bagong kagamitan sa makina. Ang standardized zero-point quick-change transformation ay maaaring epektibong paikliin ang fixture changeover time, bawasan ang mga error sa manu-manong pagsasaayos, at pagbutihin ang rate ng paggamit ng machine tool para sa mga workshop sa pagproseso.
Kung mayroon kang mga plano sa pag-upgrade ng kagamitan para sa mga lumang tool sa makina, maaari kang magbigay ng uri ng makina, laki ng workpiece at mga parameter ng pag-load ng pagpoproseso upang makakuha ng naka-customize na mga solusyon sa pag-retrofitting ng base plate na zero-point at mga mungkahi sa propesyonal na configuration.
