Mababang rate ng paggamit ng kagamitan at mahabang oras ng pag-setup ng workpiece sa 5-axis machine tool? Ang zero-point quick-change tooling ay ganap na nag-aalis ng sakit na punto ng hindi mahusay na setting ng tool.

Panimula

High-end 5-axis machining Ang kagamitan ay naging karaniwang imprastraktura sa kabuuan katumpakan ng amag , aerospace , bagong enerhiya na sasakyan , 3C precision component , hydraulic valve at mga sektor ng pagmamanupaktura ng automation. Mas maraming pabrika ang namumuhunan nang malaki sa premium 5-axis machining centers , pagkiling ng mga rotary table machine at 5-axis turn-mill equipment para i-upgrade ang kapasidad ng produksyon. Gayunpaman, nagpapatuloy ang isang malawakang punto ng sakit sa industriya: maraming mataas ang halaga 5-axis machine tool hindi makapaghatid ng inaasahang throughput, yield at profit margin.

Sa aktwal na mga palapag ng produksyon, ipinapakita ng mga istatistika na ang epektibong runtime ng pagputol ng metal ng 5-axis na mga makina ay kadalasang mas mababa sa 40% ng kabuuang oras ng pagpapatakbo. Higit sa 60% ng downtime ng makina ay inookupahan ng mga non-value-added na operasyon, kabilang ang manual pagsentro , paghahanap ng gilid at setting ng tool , fixture assembly at disassembly, pagkakalibrate ng datum ng workpiece , at batch pagbabago ng produksyon .

Habang lumilipat ang modernong pagmamanupaktura multi-variety, small-batch, short-lead-time mga modelo ng pagkakasunud-sunod, ang mga limitasyon ng tradisyunal na mga daloy ng trabaho sa machining ay naging lalong kitang-kita. Ang mga mahabang cycle ng pag-setup ay nagreresulta sa madalas na statby ng makina; paulit-ulit na clamping ng complex mga bahagi ng polyhedral bumubuo pinagsama-samang error sa clamping na nagiging sanhi ng dimensional deviation at mahinang surface finish; Ang kalidad ng machining ay labis na nakadepende sa karanasan ng senior operator, na humahantong sa hindi matatag na pagkakapare-pareho ng batch at mataas na mga panganib sa scrap.

Karamihan sa mga tagagawa ay nakaligtaan ang isang kritikal na katotohanan: ang tunay na produktibo ng 5-axis na kagamitan ay hindi natutukoy lamang sa pamamagitan ng pagganap ng hardware ng makina, ngunit sa pamamagitan ng pagsuporta sistema ng trabaho . Kung walang umuulit na pag-upgrade sa mga proseso ng pag-aayos at pagpoposisyon, kahit na ang mga top-tier na 5-axis na makina ay hindi makakamit ang kanilang dinisenyong katumpakan at potensyal na kahusayan. Bilang isang statardized at mature na solusyon, ang zero-point quick-change workholding system epektibong nilulutas ang mabagal na pag-setup, hindi matatag datum at mababa paggamit ng makina , nagiging isang pangunahing pag-upgrade para sa mga pabrika ng katumpakan upang mapabuti Pangkalahatang Epektibidad ng Kagamitan (OEE) at bawasan mass scrap mga rate.

1. Mga Pangunahing Punto ng Sakit ng Tradisyunal na Pag-aayos sa 5-Axis Production

Ang kumbensyonal na pagproseso ay umaasa sa bench vises at ang mga custom na dedikadong fixture ay idinisenyo para sa mga tradisyunal na senaryo ng mass production at hindi maaaring umangkop sa kasalukuyang nababaluktot na pagmamanupaktura hinihingi. Ang mga pangunahing disbentaha ay ibinubuod tulad ng sumusunod:

1.1 Nililimitahan ng Prolonged Changeover Setup ang Epektibong Produktibidad

Ang mga tradisyunal na daloy ng trabaho ay nangangailangan ng paulit-ulit na manu-manong pagpoposisyon, pagkakalibrate ng coordinate system at tool offset compensation para sa bawat pagpapalit ng workpiece, batch switch at part rework. Ang nag-iisang oras ng pag-setup para sa kumplikadong hindi regular 5-axis na bahagi madalas lumampas sa 30 minuto. Ang mga madalas na pag-shutdown para sa pag-debug ay lubhang nakaka-compress sa epektibong oras ng pagputol at nakaka-drag pababa sa pangkalahatang kahusayan sa pagpapatakbo ng workshop.

1.2 Ang Paulit-ulit na Pag-clamping ay Nagdudulot ng Pinagsama-samang Pagkawala ng Katumpakan

Ang pinakamalaking bentahe ng 5-axis machining ay isang beses na clamping para sa multi-surface linkage processing. Gayunpaman, ang mga tradisyonal na fixtures ay nangangailangan ng paulit-ulit na disassembly at repositioning. Ang paglipat ng workpiece sa pagitan ng kagamitan at Coordinate Measuring Machine (CMM) ang muling paggawa ay humahantong sa tuluy-tuloy datum offset, na nagreresulta sa out-of-tolerance na geometric at positional na katumpakan. Nagdudulot ito ng malaking pagkalugi sa ekonomiya para sa mataas na halaga mga bahagi ng aerospace at precision molds.

1.3 Ang mga Custom na Fixture ay Nagdadala ng Mataas na Gastos at Mababang Versatility

Upang matugunan ang iba't ibang pangangailangan sa produksyon, kailangang i-customize ng mga pabrika ang mga eksklusibong fixture para sa iba't ibang workpiece, na nagdudulot ng mataas na gastos sa pagkuha, malaking occupancy sa bodega at mababang rate ng muling paggamit. Ang mga custom na fixture ay hindi maaaring mabilis na umangkop sa umuulit na mga bagong order ng produkto, na bumubuo ng isang makabuluhang bottleneck para sa flexible na produksyon.

1.4 Ang Mataas na Pag-asa sa Manwal na Karanasan ay Nakahahadlang sa Statardisasyon

Ang tradisyonal na pagpoposisyon at setting ng tool ay ganap na umaasa sa kahusayan ng operator. Mahaba ang mga bagong yugto ng pagsasanay ng empleyado, at malaki ang pagbabago sa mga sukat at kalidad ng produkto sa panahon ng mga paglilipat. Ang katatagan ng produksyon ay mahigpit na nakatali sa mga senior technician, na ginagawang imposible ang statardized at replicable na mass production.

2. Zero-Point Quick-Change Workholding: Statardized 5-Axis Machining Solution

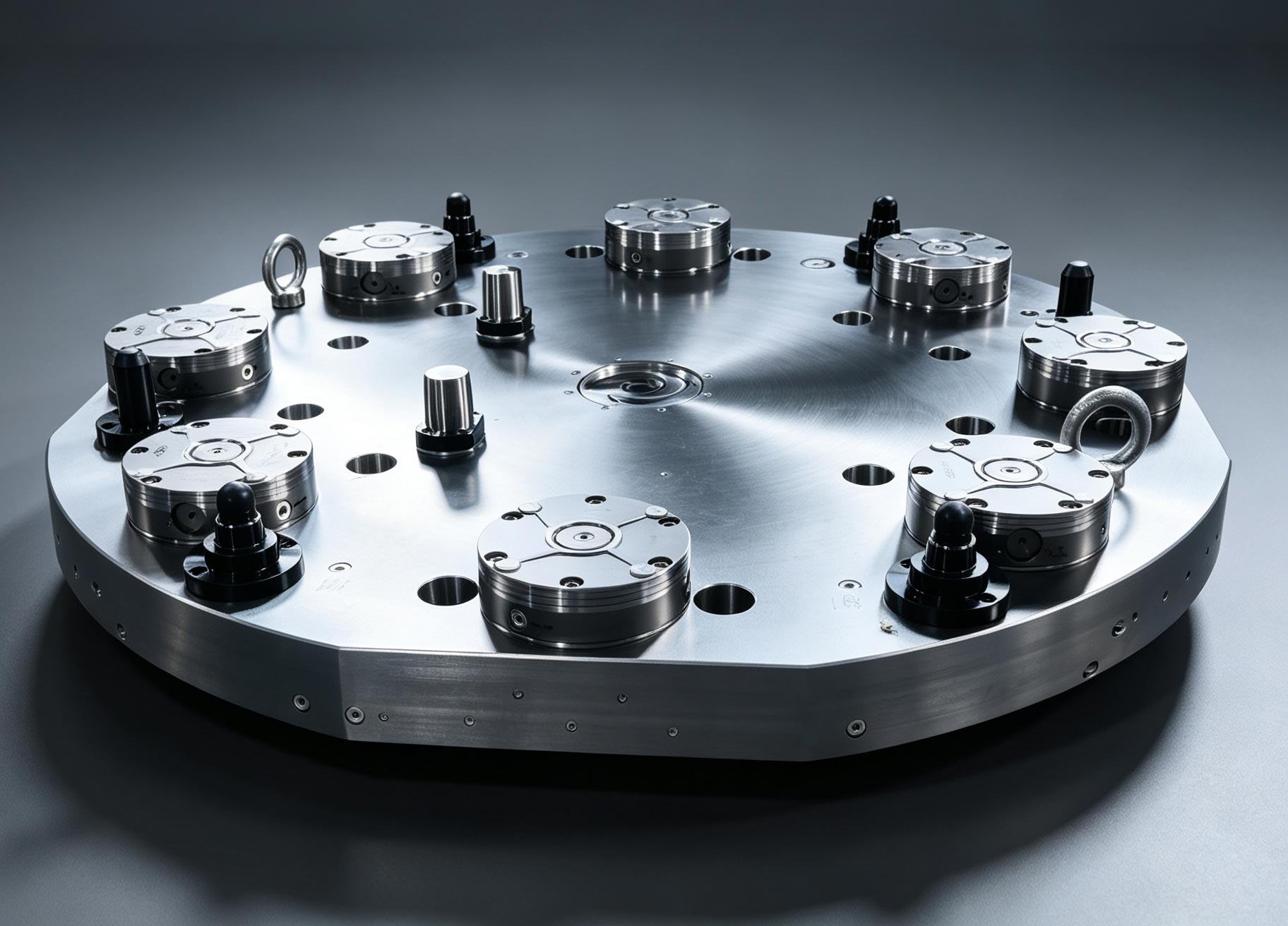

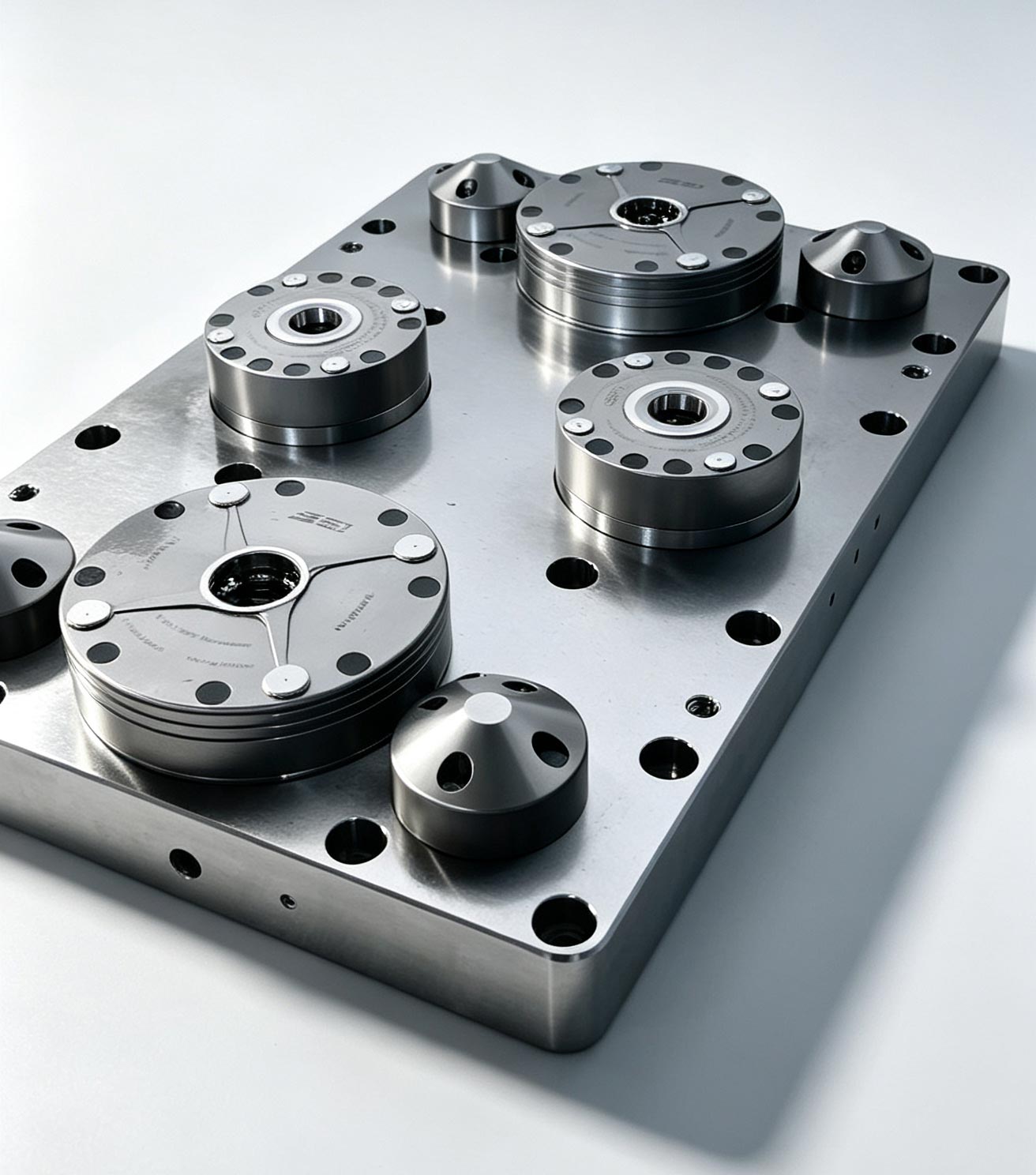

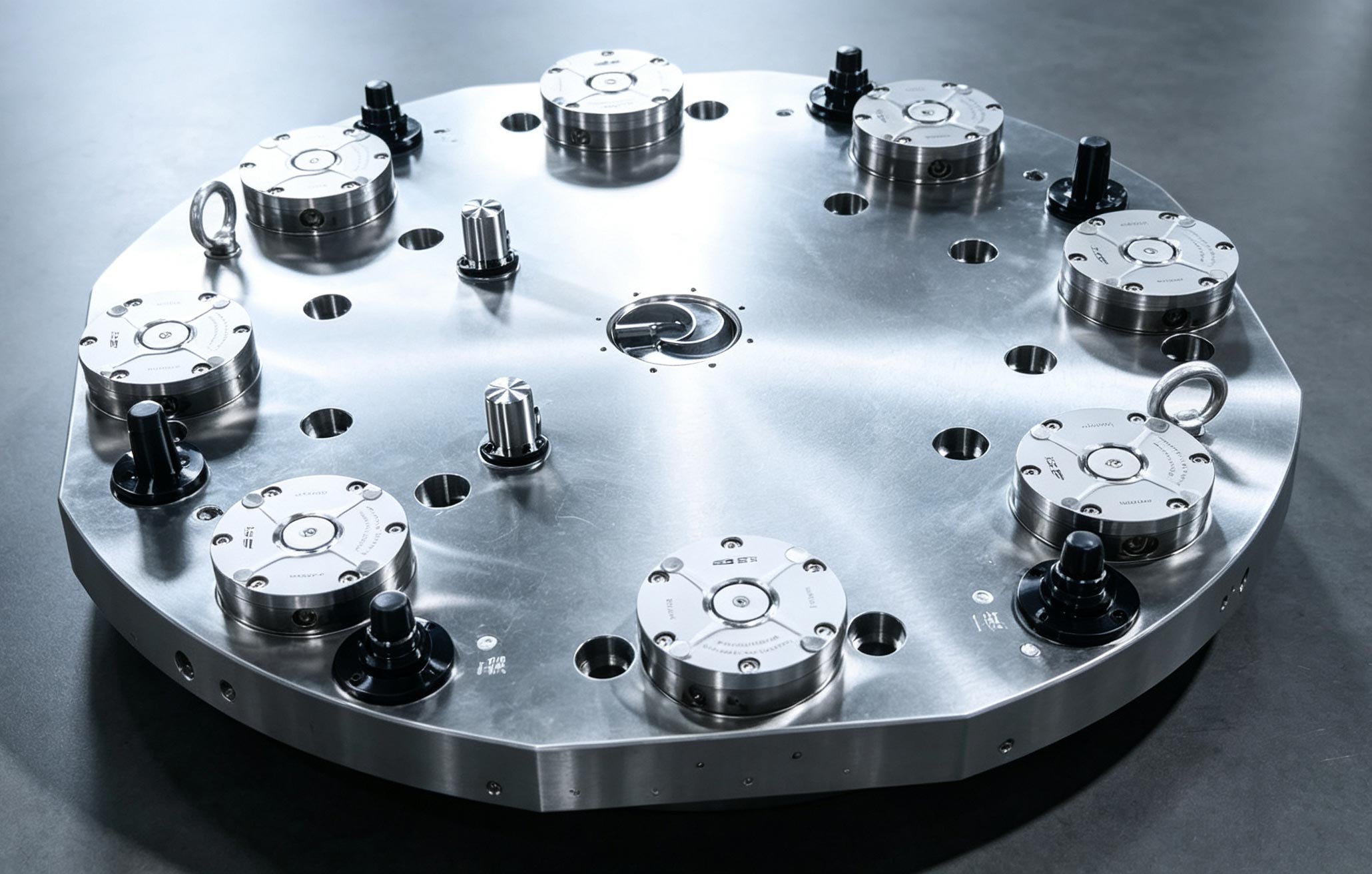

Ang zero-point quick-change system nagpapatibay ng isang teknikal na arkitektura ng statardized paghahanap ng mga base plate at mataas na katumpakan hilahin ang mga stud , pagbuo ng isang pinag-isang at nakapirming proseso datum . Napagtanto nito ang pinagsamang offline na pre-adjustment ng mga workpiece, fixtures at mga papag , pangunahing nilulutas ang mga sakit sa industriya tulad ng mahirap na setting ng tool, mabagal na pagbabago, magulong pagpoposisyon at hindi matatag na katumpakan, at ganap na tumutugma sa mataas na katumpakan, mataas na kahusayan at nababaluktot na mga katangian ng produksyon ng mga modernong 5-axis na workshop.

2.1 Mabilis na Pagbabago sa Pangalawang Antas, Makabuluhang Pagbuti sa Machine OEE

Ang system completely reforms the traditional on-machine debugging mode. All pre-production work including workpiece clamping, tool setting and inspection can be completed on independent offline na mga istasyon ng pre-setup . Pagkatapos ng pre-adjusted papag ay nasa lugar, ang pagpoposisyon at pagla-lock ay maaaring matapos sa loob ng 3–5 segundo nang walang paulit-ulit na paghahanap ng gilid, pagkakalibrate ng coordinate at kompensasyon ng parameter.

Para sa mga senaryo ng high-frequency changeover sa mga molds, bagong enerhiya at aerospace na industriya, binabawasan ng solusyon ang single-batch na oras ng pag-debug mula 2–4 ​​na oras hanggang sa loob ng 10 minuto. Ang pangkalahatang paggamit ng makina at OEE ng 5-axis na kagamitan ay matatag na tumaas ng 25%–35%. Ang parallel mode ng on-machine cutting at offline na pre-adjustment ay nag-aalis ng spindle idling at napagtatanto ang tuloy-tuloy at mahusay na produksyon.

2.2 Pinag-isang Full-Process Datum, Tanggalin ang Cumulative Machining Error

Ang zero-point quick-change workholding system nagkakaisa petsa ng disenyo , clamping datum at petsa ng inspeksyon . Ang mga workpiece na may mga karaniwang pallet ay maaaring mailipat nang walang putol 5-axis machining centers , pahalang na mga sentro ng makina , Electrical Discharge Machining (EDM) kagamitan at CMM mga device na may zero positioning deviation sa buong proseso.

Sa B/C-axis linked cutting ng tilting rotary 5-axis machine, ang precision taper positioning structure ay lumalaban sa multi-directional cutting impact at iniiwasan ang vibration displacement. Nilagyan ng lumulutang na suporta sa mga zero-point na module , epektibo nitong pinipigilan ang clamping deformation ng manipis na pader mga bahagi ng titan at aluminyo haluang metal .

Ipinapakita ng praktikal na pag-verify ng workshop na ang komprehensibong scrap rate ay nababawasan ng higit sa 70%, at ang batch qualification rate ay nananatiling higit sa 98%. Para sa paggawa ng amag, ibinahagi ang mga zero-point na substrate para sa mga core insert , mga cavity at mga slide suportahan ang isang-clamp limang panig na machining , inaalis ang mga paulit-ulit na pagkakamali sa pag-clamping, tinitiyak ang magkatulad na mga puwang na angkop sa amag at lubos na binabawasan ang post-processing polishing at rework workload.

2.3 Modular Universal Design, Bawasan ang Mga Gastos sa Fixture at Suportahan ang Flexible na Produksyon

Ang standardized grid structure of zero-point quick-change system ay lubos na katugma sa bench vises , sine magnetic chucks at various custom tooling accessories. A single set of paghahanap ng mga base plate maaaring umangkop sa dose-dosenang mga detalye ng workpiece, pag-iwas sa paulit-ulit na pag-customize ng mga eksklusibong fixture para sa mga bagong produkto.

Mga pantulong na aksesorya tulad ng mga bloke ng riser at mga plato ng anggulo epektibong maiwasan ang pagkagambala ng tool, na nakakatugon sa mga kinakailangan sa pagpoproseso ng malalim na cavity molds , mga espesyal na hugis na bahagi at miniature Mga bahagi ng katumpakan ng 3C . Mataas na tensyon hydraulic zero-point locators ay angkop para sa mabigat na tungkulin lakas ng hangin at mga bahagi ng barko , pagbabalanse ng ultra-high clamping rigidity at mahusay na pagbabago.

Ang modular na disenyong ito ay nagbabawas sa mga gastos sa pagbili ng factory fixture at imbentaryo ng higit sa 30%, perpektong umaangkop sa mixed-flow flexible na produksyon ng mga multi-variety order.

2.4 I-standardize ang Mga Proseso ng Produksyon, Bawasan ang Manual na Pag-asa sa Karanasan

Ang system binds workpiece coordinate systems and tool compensation parameters to standard pallets for permanent reuse. Operators do not need professional positioning and tool-setting skills, greatly lowering the threshold for post operation and new staff training costs.

Naka-built-in paglilinis ng datum air-blow at inspeksyon ng air-tightness awtomatikong natutukoy ng mga function ang mga labi ng bakal sa mga ibabaw ng pagpoposisyon at hindi kwalipikadong katayuan sa pag-clamping, na epektibong umiiwas mass scrap dulot ng kapabayaan ng tao. Ito ay ganap na nilulutas ang mga pagbabago sa kalidad na dulot ng pag-ikot ng mga kawani at paglilipat ng shift, na napagtatanto ang standardized, replicable at stable na 5-axis processing workflows.

2.5 Reserve Automation Interfaces, Bigyan ng Kapangyarihan ang Unattended Intelligent Production

Ang mga tradisyunal na istruktura ng fixture ay hindi maaaring tumugma sa automated loading at unloading equipment, na nagiging isang pangunahing hadlang sa matalinong pag-upgrade ng 5-axis workshop. Ang standardized hilahin ang stud interface ng zero-point system na perpektong umaangkop sa robotic grippers , mga awtomatikong materyal na aklatan at mga track ng paglilipat, na napagtatanto ang ganap na awtomatikong pagpapalit ng papag.

Maaaring magpalipat-lipat at magpakain ng mga materyales ang maraming pre-adjusted pallet sa magdamag walang bantay na mga shift , na sumusuporta sa walang tigil na pagputol ng mga 5-axis na makina at pag-maximize sa kapasidad ng produksyon sa night-shift. Samantala, ang clamping status signal ay maaaring konektado sa equipment control system para sa real-time na pagsubaybay, na nagbibigay ng matatag na pundasyon ng hardware para sa mga pabrika upang mag-upgrade mula sa single-machine processing hanggang Flexible Manufacturing System (FMS) .

3. Sadustry Application & On-Site Implementation Benefits

3.1 Paggawa ng Precision Mould

Malawakang naaangkop sa mga hulma ng iniksyon , panlililak na mga hulma at die-cast molds para sa 5-axis na pagtatapos at paglilinis ng sulok. Ang ikot ng pagbabago ng amag ay pinaikli mula 4 na oras hanggang 15 minuto. Pinag-isang multi-cavity datum ang pagpoposisyon ay nag-o-optimize ng katumpakan ng pagtutugma ng amag, nagpapaikli sa mga ikot ng paghahatid at nagpapalawak ng buhay ng serbisyo ng amag.

3.2 Aerospace Precision Machining

Tamang-tama para sa high-precision thin-wall parts gaya ng mga bahagi ng istruktura ng titan , mga blades ng turbine at mga satellite bracket . Mabisa nitong kinokontrol ang clamping deformation, tinitiyak ang zero datum deviation sa cross-process transfer, stably meets katumpakan sa antas ng micron mga pamantayan, at binabawasan ang mga pagkalugi ng scrap ng mga bahaging may mataas na halaga.

3.3 Bagong Enerhiya na Mga Bahagi ng Sasakyan

Naaangkop sa halo-halong produksyon ng mga tray ng baterya , mga pabahay ng motor at mga casing ng gearbox . Sinusuportahan nito ang mabilis na pagpapalit ng iba't ibang modelong workpiece, dinodoble ang kapasidad ng produksyon ng solong linya, at tumutugma sa mabilis na pag-ulit at mga katangian ng produksyon ng maliliit na multi-batch ng mga bagong sasakyang pang-enerhiya.

3.4 Mga Bahagi ng 3C at Micro Precision

Compact mini zero-point units umangkop sa maliliit na workpiece tulad ng Mga accessory ng AR at mga cavity ng komunikasyon . Iniiwasan nila ang interference ng tool, tinitiyak ang lubos na pare-parehong katumpakan ng dimensyon ng batch at pinapahusay ang kabuuang rate ng kwalipikasyon ng produkto.

3.5 Pangkalahatang Makinarya at Automation Equipment

Angkop para sa pagproseso mga bahagi ng reducer , hydraulic valve body at automation tooling. Sinasaklaw ng isang set ng zero-point na kagamitan ang maramihang mga detalye ng produkto, binabawasan ang backlog ng imbentaryo ng fixture at makabuluhang pinahuhusay ang kahusayan sa paghahatid ng order.

4. Konklusyon

Ang core competition of modern 5-axis machining hindi na umaasa lamang sa pagganap ng hardware ng machine tool. Para sa karamihan ng mga pabrika, ang susi sa pagsira sa bottleneck ng kita ay ang pag-alis ng hindi mahusay na pag-clamping at pagpoposisyon ng mga link at bumuo ng isang hanay ng mga high-precision, nababaluktot at automated na standard fixturing system.

Bilang isang pangunahing solusyon sa pagsuporta para sa 5-axis intelligent processing, ang zero-point quick-change workholding system tumutulong sa mga negosyo na makamit ang mga komprehensibong pag-upgrade sa apat na dimensyon:

• Pag-upgrade ng Kahusayan : Tanggalin ang di-wastong setup at oras ng tool-setting, lubos na mapabuti paggamit ng makina at OEE;
• Pagpapatatag ng Kalidad : Pag-isahin ang buong proseso datum mga benchmark, alisin ang pinagsama-samang mga error, at patatagin ang batch processing yield;
• Pagbawas ng Gastos : Bawasan ang mga gastos sa pagkuha ng kabit, mga pagkalugi sa scrap ng workpiece at manu-manong gastos sa pagsasanay;
• Satelligent Empowerment : Napagtanto ang standardized at unmanned production, magreserba ng mga interface para sa kasunod na FMS intelligent production line upgrades.

Sa the increasingly competitive precision machining industry, iterative upgrading of fixturing processes has become the core breakthrough for factories to build differentiated competitiveness in efficiency, quality and cost.
