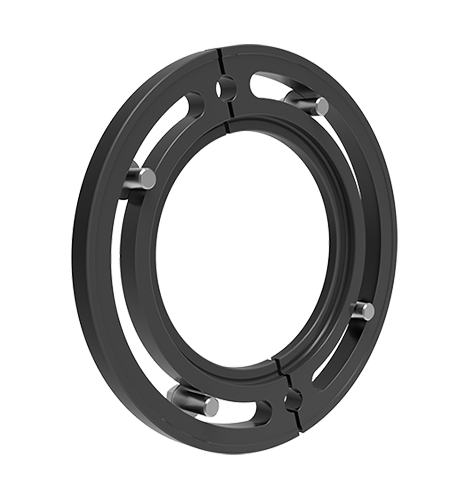

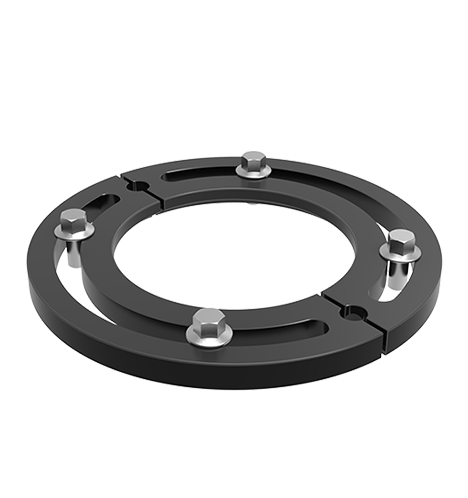

Nakapirming flange, P20, QPQ Salt Bath Nitriding Surface.
Diameter 198mm, Kapal 13.5mm (walang mga bolts).
Ginamit upang mai-mount ang talahanayan na naka-mount na zero point na Positioner (LQTMS) sa talahanayan ng makina.
Maaaring magamit para sa iba't ibang mga talahanayan ng laki ng T-slot.
Ang mga nakapirming flanges ay ginagamit para sa pag -mount ng uri ng MESA (LQTMS) sa talahanayan ng makina;
Angkop para sa iba't ibang laki ng T-slot ng talahanayan.
| Numero ng order | Numero ng sukat | Ød | Ødb | Ølk | Øl | M | H | Øe | Pagtutugma ng bolt |
|---|---|---|---|---|---|---|---|---|---|
| GDFL-5 | Q5 | 120 | 69.5 | 88 | 96.5 | 8.5 | 9 | 79.4 | M8 |
| GDFL-10 | Q10 | 170 | 100 | 127 | 167.5 | 10.5 | 11.5 | 113 | M10 |
| GDFL-20 | Q20 | 198 | 128 | 155 | 137.5 | 12.5 | 13.5 | 139 | M12 |
