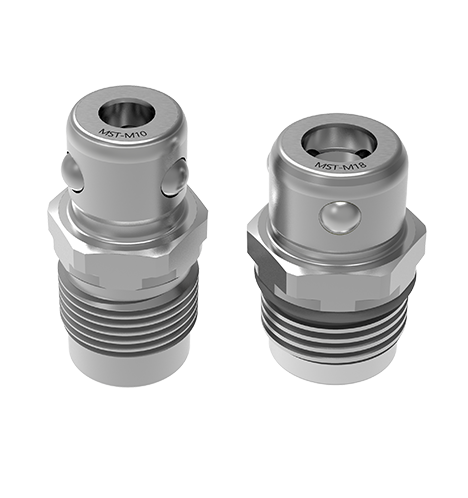

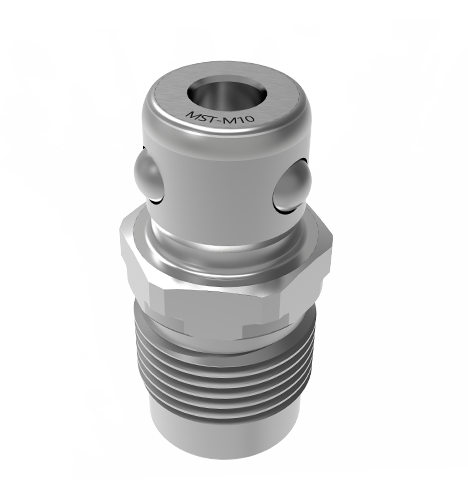

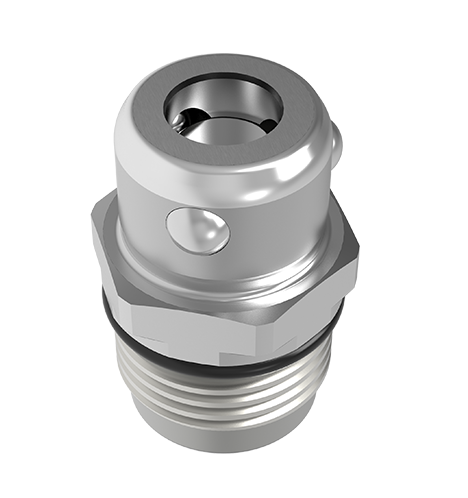

Micro gripping system
- Gumagamit ito ng pneumatic gripper
- Steel Ball Clamper
- Pagpapanatili ng puwersa: 70N
Mga parameter ng produkto
Pagguhit
Pag-download ng data
Mga kaugnay na accessories

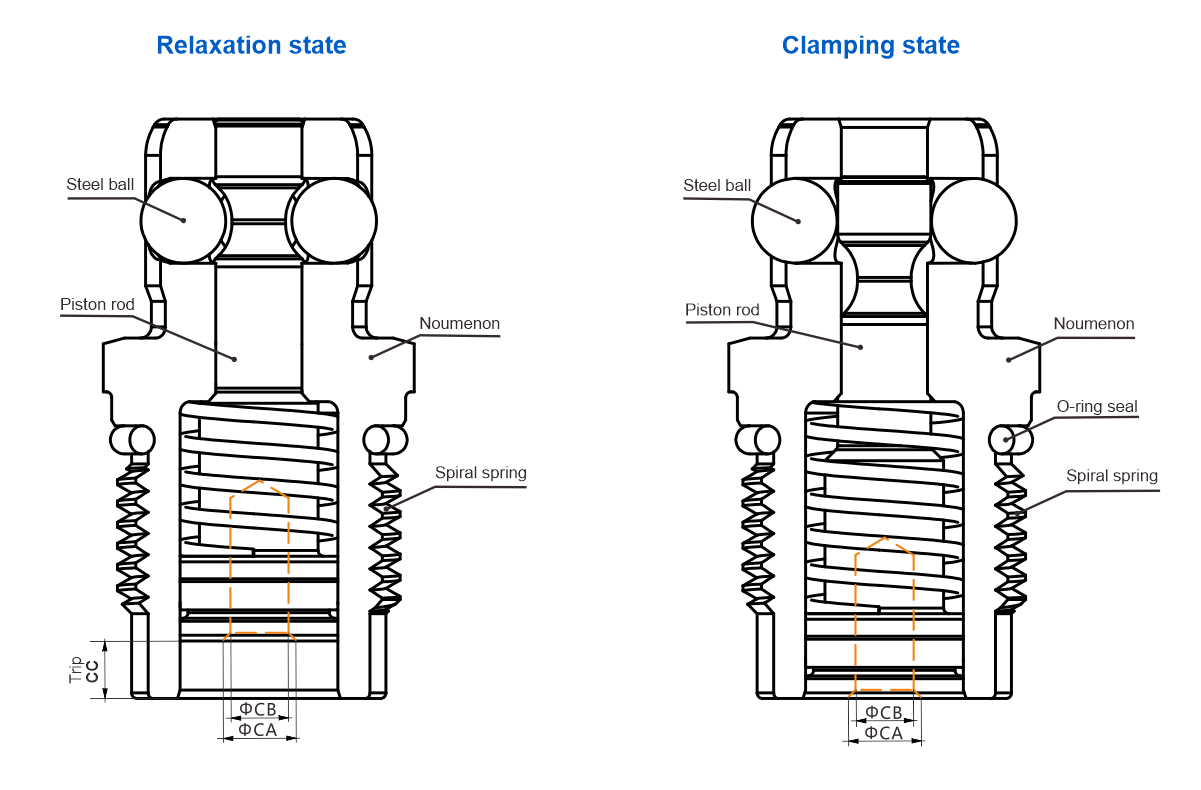

Gumagamit ito ng pneumatic gripper, at may bakal na ball clamper.
Ang laki ng leeg nito ay 8mm, ang puwersa ng pagpapanatili ay 70N, kasama ang boltahe ng 1MPa, ang timbang ay 8g.
Ang micro gripper ay magaan na timbang, at mayroon itong compact na disenyo. Maaari itong i -maximize ang cpacity nito nang hindi nakakaapekto sa kapasidad ng kamay ng robot.
Ang karaniwang saklaw ng temperatura ng paggamit ay 0 ℃ -70 ℃, ang saklaw ng paggamit ng mataas na temperatura ay 0 ℃ -120 ℃.
Ito ay angkop para sa paghahatid ng robot ng automation.
Gumagamit ito ng pneumatic gripper;
Ang micro gripper ay magaan na timbang, at mayroon itong compact na disenyo. Maaari itong i -maximize ang cpacity nito nang hindi nakakaapekto sa kapasidad ng kamay ng robot;

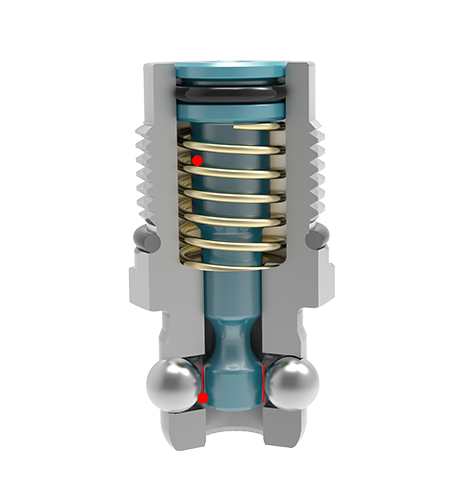

Mayroon itong bakal na ball clamper;
Ito ay angkop para sa paghahatid ng robot ng automation.

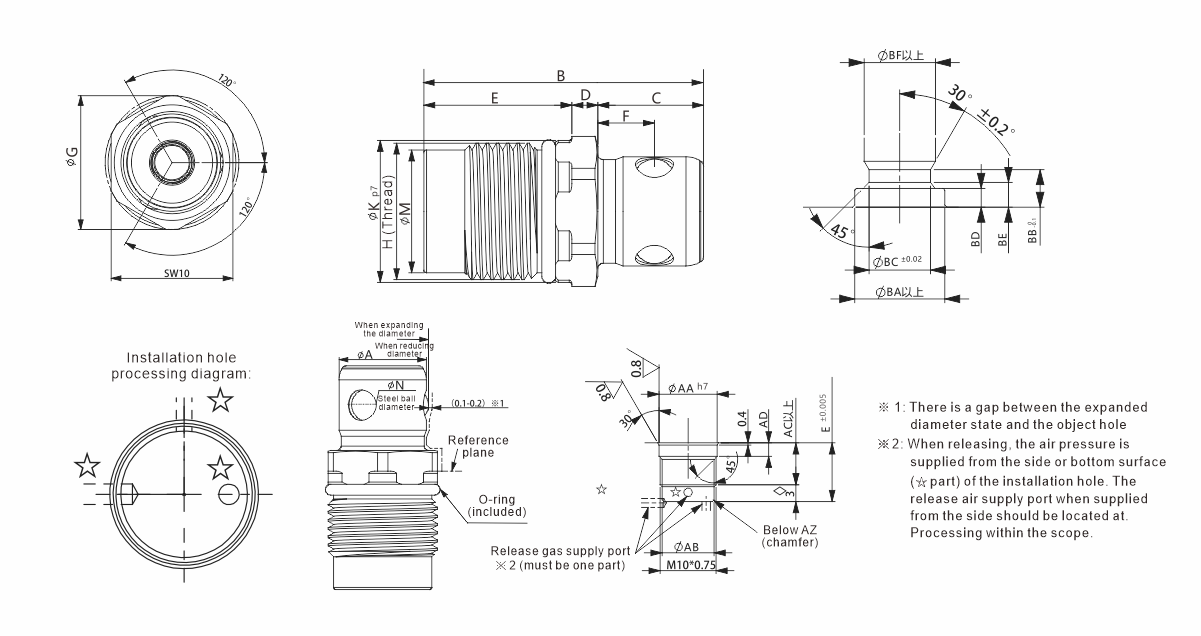

| Numero ng sukat | Pagpapalawak at pagbabawas ng laki ng diameter | B | C | D | E | F | G | H (nominal* pitch) | K | M | N | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Isang pagpapalawak | Isang pagbawas | |||||||||||
| MST-M10 | 8 0 -0.05 | 9.3 | 20.5 | 8 | 2 | 10.5 | 4.5 | 11 | M10*0.75 | 10.4 0.036 0.018 | 9 | 3 |
| MST-M12 | 10 0 -0.05 | 11.5 | 22.5 | 9 | 2.5 | 11 | 5 | 13.5 | M12*1 | 12.4 0.036 0.018 | 10.7 | 3.5 |
| MST-M14 | 12 0 -0.05 | 13.8 | 25 | 10 | 3 | 12 | 5.5 | 15.5 | M14*1 | 14.4 0.036 0.018 | 12.7 | 4 |
| MST-M18 | 16 0 -0.05 | 18.2 | 29.5 | 11.5 | 4 | 14 | 6.5 | 21.2 | M18*1.5 | 19.4 0.043 0.022 | 16.1 | 5 |

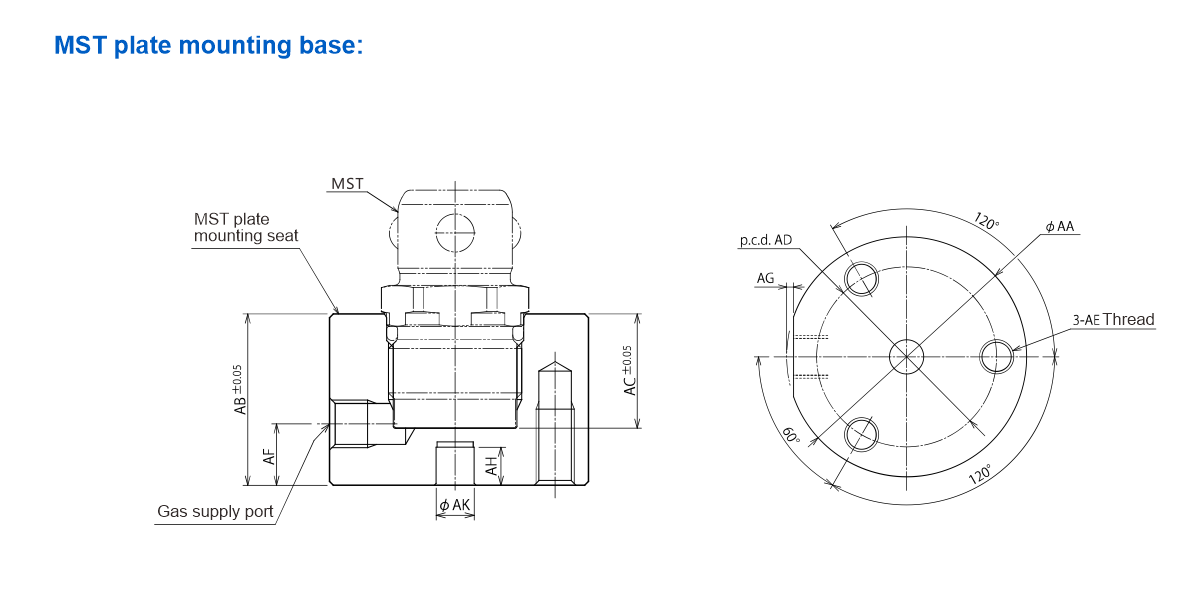

| Numero ng sukat | Aa | Ab | AC | Ad | AZ (Chamfer) | Ba | BB | BC | Bd | Maging | Bf |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MST-M10 | 10.4 0.018 0 | 9.3 0.07 -0.11 | 7.5 | 2.4 | 0.2 | 12 | 5 | 8.2 | 2.5 | 3.3 | 9.5 |
| MST-M12 | 12.4 0.021 0 | 11 0.15 -0.08 | 8 | 2.4 | 0.4 | 14.5 | 5.8 | 10.2 | 3 | 4.6 | 11.7 |
| MST-M14 | 14.4 0.018 0 | 13 0.15 -0.08 | 9 | 2.8 | 0.4 | 17 | 6.45 | 12.2 | 3.5 | 4.9 | 14.2 |
| MST-M18 | 19.4 0.021 0 | 16.5 0.17 -0.12 | 10.5 | 3.8 | 0.4 | 23 | 8 | 16.2 | 4.5 | 6.5 | 18.6 |
