Sleeve ng Pagtanggap ng Uri ng Uri

  • Paulit -ulit na pagpoposisyon ng pagpoposisyon <± 0.013mm
  • Ilagay ang posisyon ng manggas sa switch board ng clamp, nakikipagtulungan sa ball lock at pagtanggap ng manggas
  • Sleeve ng Pagtanggap ng Uri ng Uri
  • Sleeve ng Pagtanggap ng Uri ng Uri
  • Sleeve ng Pagtanggap ng Uri ng Uri
Detalye ng pagguhit
  • Sleeve ng Pagtanggap ng Uri ng Uri
  • Sleeve ng Pagtanggap ng Uri ng Uri
  • Sleeve ng Pagtanggap ng Uri ng Uri
Makipag -ugnay sa amin
Suzhou Itakda ang Industrial Equipment System Co, Ltd. Mga parameter ng produkto Suzhou Itakda ang Industrial Equipment System Co, Ltd. Pagguhit Suzhou Itakda ang Industrial Equipment System Co, Ltd. Pag -I -download ng data Suzhou Itakda ang Industrial Equipment System Co, Ltd. Mga Kaugnay na Kagamitan

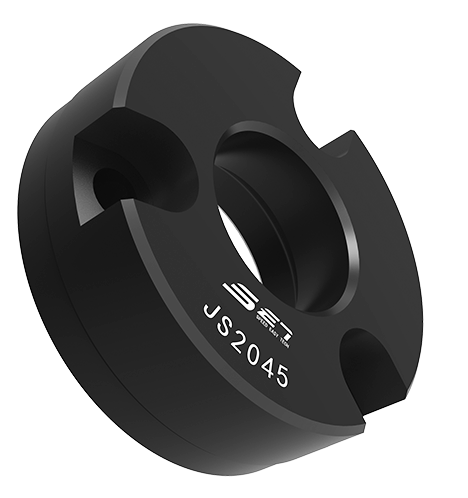

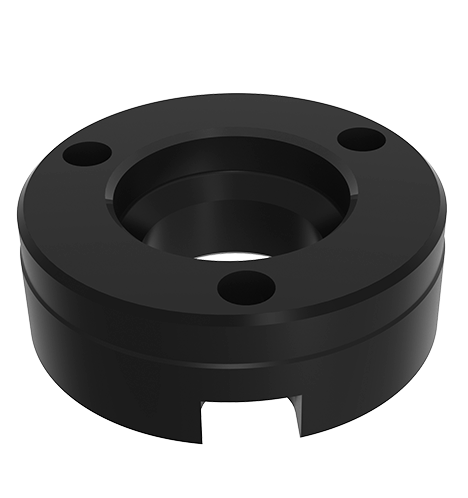

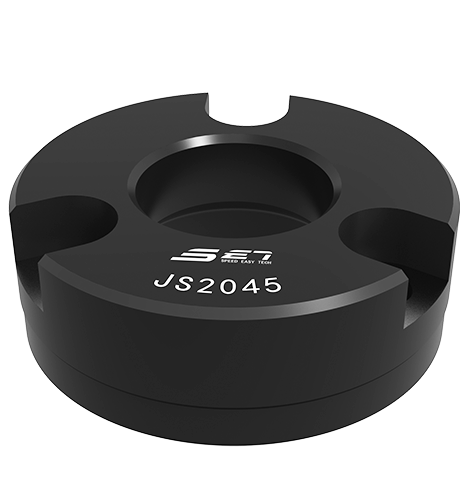

Pangkalahatang -ideya ng produkto

Ang taas nito ay 11.56mm, at ang timbang ay 60g. Ang katawan nito ay napawi at tempered ferrosoferric oxide film.

Ang paulit -ulit na pagpoposisyon ng kawastuhan ＜ ± 0.013mm.

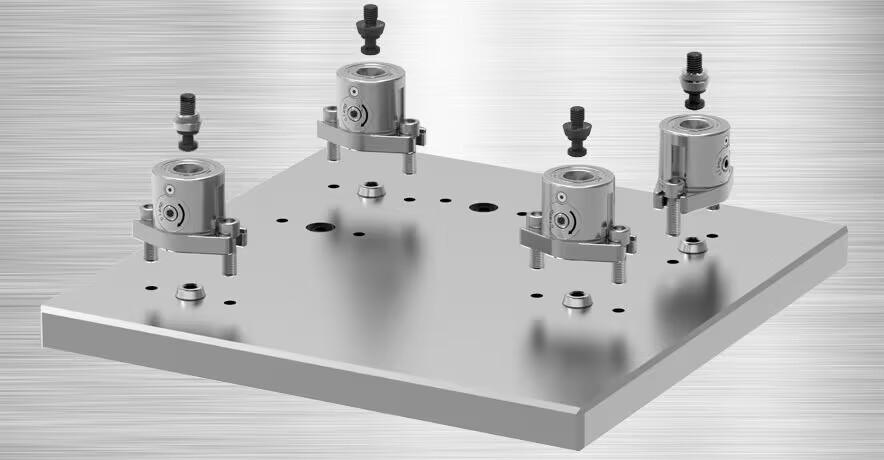

Ilagay ang posisyon ng manggas sa switch board ng clamp, nakikipagtulungan sa bola lock at pagtanggap ng manggas.

P.S. Ang paulit -ulit na pagpoposisyon ng kawastuhan ay nakasalalay sa nakalagay na manggas. Kapag gumagamit ng dalawang first-level na mga manggas na nagpoposisyon, kung ang sentro sa sentro ng puwang ng dalawang butas ay nasa loob ng saklaw ng pagpapaubaya ng ± 0.005mm, kung gayon ang paulit -ulit na kawastuhan sa pagpoposisyon ay maaaring mapanatili sa loob ng ± 0.013mm.

Sleeve ng Pagtanggap ng Uri ng Uri
Mga Tampok ng Produkto

  • Katawan: Quenched at tempered ferrosoferric oxide film.

Suzhou Itakda ang Industrial Equipment System Co, Ltd.
Diagram ng Dimensyon ng Produkto

Numero ng sukat Ød1 Ød2 Ød3 Ød4 H H1 M Øn Timbang (g)
JS1637 37 16 4.5 20.65 11.56 4.6 7.6 29 60
JS2045 45 20 5.4 24.77 15.8 6.2 9.5 35 140
JS2555 55 25 6.4 30.35 19.94 7.3 11 42 200
JS3060 60 30 6.4 36.2 21.77 7.3 11 48 305

Numero ng sukat Ød1 Ød2 Ød3 Ød4 Kapal ng composite plate h (minimum) H1

H2

H3 M
JS1637 37 21 14.5 37 20 11.91

3

20 M4*7
JS2045 45 21 17.5 45 25 16.21 3 25 M5*9
JS2555 55 25.5 21 55 25 20.32 3 25 M6*10
JS3060 60 30.5 24 60 30 22.15 3 30 M6*11
