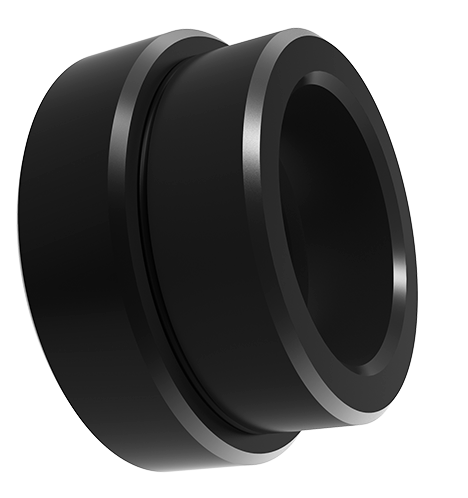

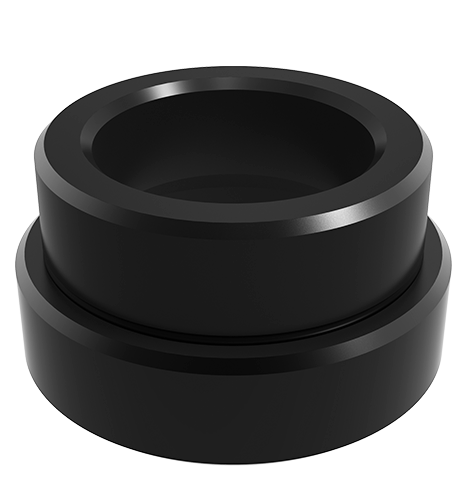

Ang taas nito ay 12.1mm, at ang timbang ay 20g. Ang katawan nito ay napawi at tempered ferrosoferric oxide film.
Ang paulit -ulit na pagpoposisyon ng kawastuhan ＜ ± 0.013mm.
Ilagay ang posisyon ng manggas sa switch board ng clamp, nakikipagtulungan sa bola lock at pagtanggap ng manggas.
P.S. Ang paulit -ulit na pagpoposisyon ng kawastuhan ay nakasalalay sa nakalagay na manggas. Kapag gumagamit ng dalawang first-level na mga manggas na nagpoposisyon, kung ang sentro sa sentro ng puwang ng dalawang butas ay nasa loob ng saklaw ng pagpapaubaya ng ± 0.005mm, kung gayon ang paulit -ulit na kawastuhan sa pagpoposisyon ay maaaring mapanatili sa loob ng ± 0.013mm.
Katawan: Quenched at tempered ferrosoferric oxide film.
| Numero ng sukat | Ød1 | Ød2 | Ød3 | Ød4 | H | H1 | Timbang (g) |
|---|---|---|---|---|---|---|---|
| JT1629 | 22 | 16 | 20.65 | 18.6 | 12.1 | 7.24 | 20 |

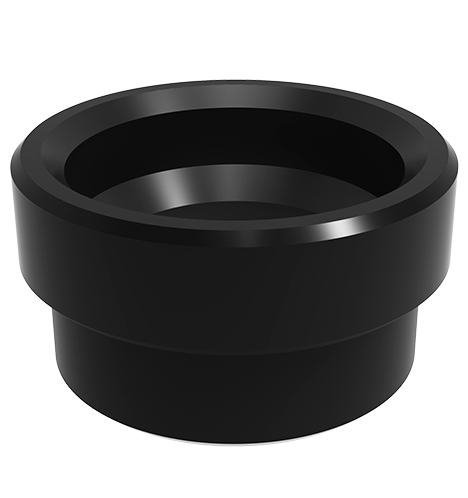

| JT2032 | 28 | 20 | 24.77 | 32.2 | 17.1 | 8.4 | 50 |
| JT2540 | 35 | 25 | 30.35 | 40.2 | 21 | 10.3 | 80 |
| JT3048 | 42 | 30 | 36.2 | 48.2 | 21.8 | 10.7 | 125 |
| Numero ng sukat | Øm | Øn | Kapal ng composite plate h (minimum) | L1 |
|---|---|---|---|---|
| JT1629 | 22 | 29 | 20 | 7.24 |
| JT2032 | 28 | 33 | 25 | 8.74 |
| JT2540 | 35 | 41 | 25 | 10.54 |
| JT3048 | 42 | 49 | 30 | 10.95 |
