Ang Clamping System ay nagtatakda ng isang buong hanay ng zero clamping system upang matulungan ang bagong rebolusyon sa machining!

Ang buong hanay ng mga zero-point grippers na binuo ng suidel ay maraming nalalaman at maaaring mai-install sa mga machine pallets, substrates, square plate, haligi, tower at umiikot na mga tulay para sa lahat ng mga karaniwang mekanikal na proseso tulad ng paggiling, pag-on, paggiling, kaagnasan at mga bangko ng pagsubok para sa mga kagamitan sa pagpupulong. Ang mga mabilis na pagbabago ng grippers na gawa sa de-kalidad na tool na bakal ay mekanikal na naka-clamp at naka-lock. Ang mga tampok ng buong hanay ng mga clamping system ay: simple at matibay, madaling linisin, buong disenyo ng pakete, at katumpakan ng pagpoposisyon.
Sa mayamang karanasan sa larangan ng pagproseso ng mekanikal, patuloy naming pagyamanin ang lineup ng produkto para sa higit na pino at intelihenteng paggawa ng tool sa makina, at nakakatugon sa iba't ibang mga pangangailangan ng mga makabagong solusyon sa sistema ng pag -clamping para sa mga customer na pumili, upang matulungan ang mga negosyo upang lumikha ng mataas na kahusayan, mataas na katumpakan, mataas na kalidad na linya ng paggawa ng machining.
Manu -manong mabilis na pagbabago ng serye ng sistema ng gripper
01
Manu -manong serye ng Zero Positioner

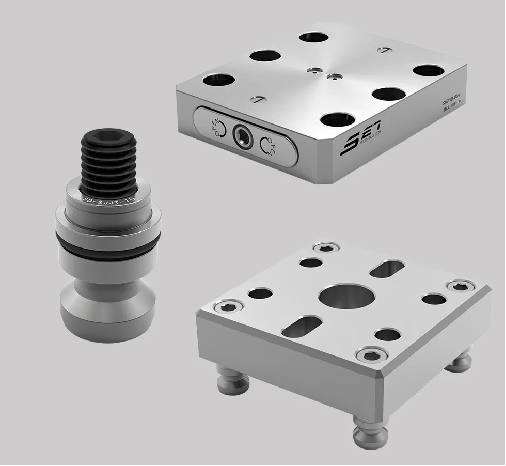

▲ Manu-manong apat na yunit na Positioner Manu-manong Pallet Manu-manong Pag-lock ng Pin
Sa pagsasama ng manu -manong sistema ng pagpoposisyon ng zero at ang manu -manong bisyo, ang modular na disenyo ng malakas na pag -lock ay mabilis na natanto, na maaaring mapagtanto ang mabilis na pag -clamping sa labas ng tool ng makina at pagbutihin ang kahusayan sa pagproseso.
Mga Tampok ng Positioner
Manu -manong salansan at i -unlock
Materyal: hindi kinakalawang na asero (o pasadya)
Ibabaw at piston hardening
Paulit -ulit na kawastuhan ng pagpoposisyon <± 0.01mm
Pinakamataas na metalikang kuwintas: 60nm
Mga katangian ng palyet
Materyal: Die Steel (o kaugalian)
Ang mga espesyal na kinakailangan ay maaaring ipasadya
Mga Tampok ng Dowel
hardening
Ang pag -andar ng paghihigpit sa kalayaan ng mga direksyon ng X at Y
02
Serye ng bisyo

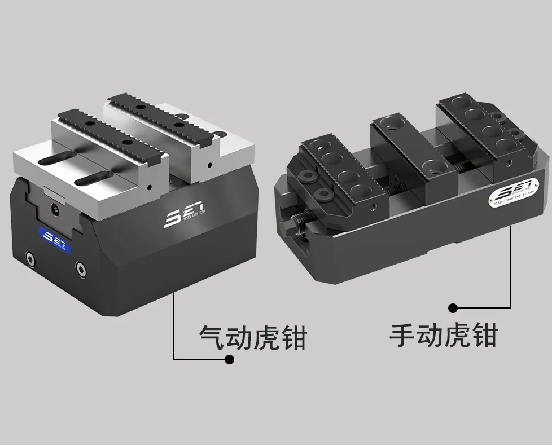

▲ pneumatic vise manual vise
Ang suede vice ay maaaring magamit kasabay ng zero-point na pagpoposisyon ng system upang mabilis na baguhin ang buong aparato ng clamping sa ilang segundo. Ang disenyo ng Flat at walang puwang, lalo na ang angkop para sa mga solusyon sa automation na may imbakan ng workpiece kapag pinagsama sa mga mabilis na pagbabago ng mga sistema.
Manu -manong mga tampok na vise
Manu -manong mabilis na pagbubukas, pag -lock, dobleng selyo, mahusay na pagganap ng sealing
Materyal: Alloy Structural Steel
Sentro gamit ang dobleng panig na sentro ng pagdadala, madaling mapatakbo
Paulit -ulit na kawastuhan ng pagpoposisyon <± 0.01mm
Ang bisyo sa sarili ay isang maraming nalalaman tool na maaaring magamit upang mahigpit na mahigpit ang mga blangkong materyales, plato o profile. Ang pre-tightened at gap-free center na tindig at karagdagang mga naka-mount na slider ay nagsisiguro ng isang pag-uulit ng hanggang sa ± 0.01mm, isang maliit na lalim ng clamping (3mm), at ang kakayahang makamit ang multi-sided machining sa isang solong sistema ng clamping.
Mga tampok ng pneumatic vice
Buksan ang mapagkukunan ng hangin, clamp ng tagsibol, pinipilit ng mapagkukunan ng hangin
Materyal: Hardened stainless steel
Paggamot sa ibabaw at riles
Paulit -ulit na kawastuhan ng pagpoposisyon <± 0.01mm
Ang pneumatic vise na binuo ng suide ay nilagyan ng isang set ng tagsibol sa loob para sa mas mataas na puwersa ng clamping. Kapag walang suplay ng hangin, maaari pa ring mapanatili ng vise ang isang mataas na puwersa ng clamping. Bilang karagdagan, ang posisyon ng mahigpit na pagkakahawak ay maaaring masubaybayan sa pamamagitan ng dynamic na presyon o isang pinagsamang landas ng hangin, na ginagawang mas kapaki -pakinabang ang vise sa mga aplikasyon ng automation.
03
Manu -manong sistema ng lock ng bola

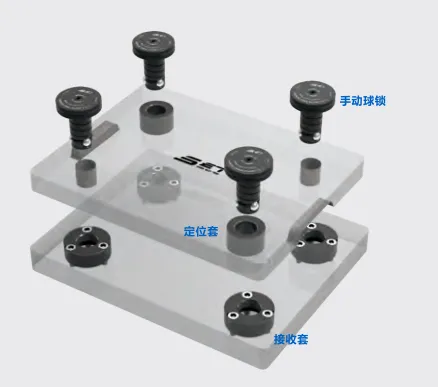

Pangunahing Mga Bahagi: Tumatanggap ng manggas (inilagay sa base plate), pagpoposisyon ng manggas (inilagay sa tray) manu -manong lock ng bola
Pangunahing Mga Gamit: Maaaring mabilis at tumpak na makumpleto ang pagpoposisyon at pag -lock ng kumpletong hanay ng mga fixtures; Angkop para sa maliit na batch, mabilis na pagbabago ng multi-variety workpiece
Kakaiba
Mabilis: Ang kumpletong kapalit ng kabit ay tumatagal ng hanggang sa 1 minuto
Paulit -ulit na kawastuhan sa pagpoposisyon: sa loob ng ± 0.013mm
Clamping Force: Ang kapasidad ng tindig ng lock ng bola ay 36 tonelada
Simpleng operasyon: I -lock ang pagpoposisyon ng isang hakbang upang makamit
Mababang Gastos: Isang hanay lamang ng mga base plate, walang limitasyong kapalit ng mga palyete na nagpoproseso ng iba't ibang mga produkto
Pagpapanatili: Ang mga bahagi ay maaaring palitan at mapagpapalit
04

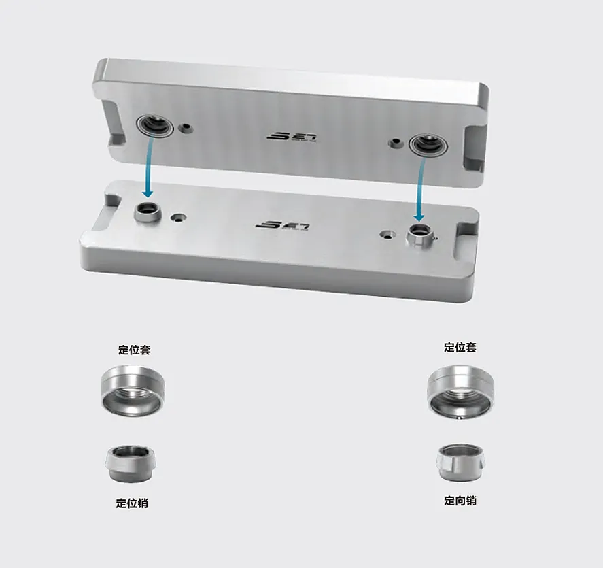

Manu -manong Paghahanap ng Ring

Ang manu-manong pagpoposisyon ng singsing ay isang aparato na nangangailangan lamang ng mga bolts upang makumpleto ang pagpoposisyon ng mataas na katumpakan.
Kakaiba
Manu -manong hanapin, i -lock, at i -unlock
Paulit -ulit na kawastuhan ng pagpoposisyon <± 0.003mm
Materyal: Hardened stainless steel
Mabilis at tumpak na pagpoposisyon ng papag at substrate
Compact na disenyo para sa mahusay na paggamit ng espasyo
Kaso ng Application ng Clamping System
01

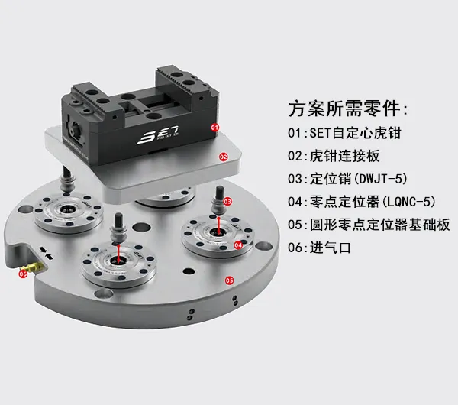

Self-centering Vice

● Ang bisyo sa self-centering ay ginagamit sa five-axis circular zero na pagpoposisyon ng talahanayan
● Ang program na ito ay maaaring mabilis na mapalitan ang self-centering vice, lubos na mapabuti ang kahusayan sa trabaho
02

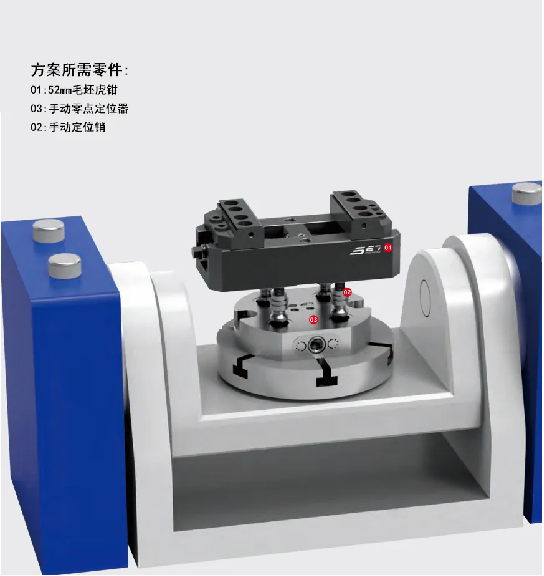

Manu -manong Zero Positioner

● Manu-manong self-centering vise na may 52mm manu-manong apat na yunit na zero na pagpoposisyon
● Mabilis na paglo -load, hindi na kailangang ayusin, malaking puwersa ng clamping
● Maaaring mapagtanto ang hindi nakikita, walang contour na pagproseso ng panghihimasok
03

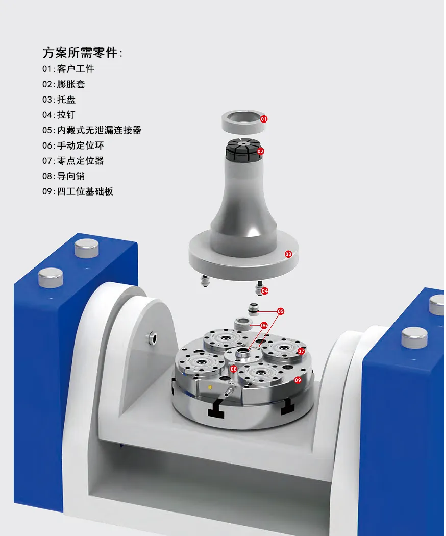

Manu -manong Paghahanap ng Ring

● Center na nababaluktot na singsing ng kono upang matiyak ang kawastuhan sa pagpoposisyon ng sentro at palaging mananatiling hindi nagbabago
● Pinapayagan ng mga leak-free na konektor ang mabilis na koneksyon ng hydraulic o pneumatic fixtures
Sa larangan ng aerospace, awtomatikong produksiyon, laser intelihenteng pagmamanupaktura, paggawa ng sasakyan, linya ng paggawa ng tool ng makina, palagi kaming binibigyang pansin ang iyong mga tiyak na pangangailangan, upang mabigyan ka ng mga de-kalidad na solusyon sa kabit. Lalo na ang angkop para sa paggawa ng masa ng kabit at mabilis na pagbabago, upang ang mekanikal na produksiyon upang mapagbuti ang kahusayan ng produksyon na 90%. Ang SET ay nakasalalay sa mataas na kalidad na teknolohiya sa pagproseso at ang mga teknikal na kinakailangan ng kahusayan, ay nagbigay ng mga teknikal na solusyon para sa maraming mga kilalang negosyo sa buong mundo. Ang set ay may kakayahang magdisenyo, makagawa, subukan at ibenta ang buong solusyon upang matiyak ang isang patuloy na mataas na kalidad na produkto.
